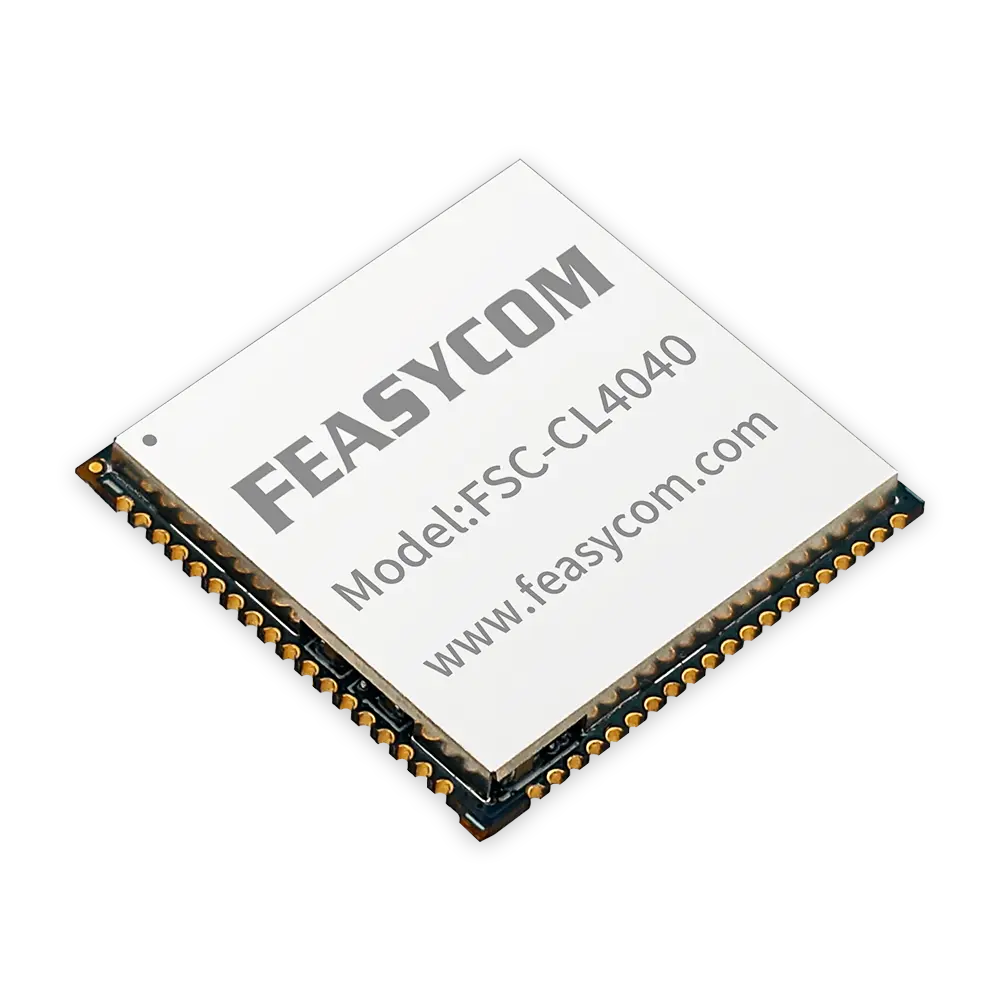

FSC-CL4040 Wi-Fi 4 + BT 4.2 + 4G LTE-M模块（ESP32 + nRF9160）
FSC-CL4040是一款高度集成的单芯片调制解调器，结合了2.4GHz无线局域网（WLAN）802.11b/g/n、蓝牙低功耗（V4.2）双模和嵌入式4G蜂窝功能，具有Arm Cortex-M33 CPU，配备256KB的RAM和1MB的闪存。它采用32位MCU单/双核处理器，最高可达600MIPS，包含WLAN基带1T1R功能、射频、蓝牙和外围设备。该调制解调器支持低功耗LTE和GPS连接，并兼容大多数全球LTE-M和NB-IoT蜂窝网络。它包括众多串行和模拟外设，如UART、SPI、I²C、PWM和具有最多八个输入通道的14位ADC，并提供29个GPIO引脚，具有灵活的外围映射功能。FSC-CL4040可以作为客户端接受AT命令并通过串行UART提供响应，非常适合希望为其产品添加无线功能并扩展无线覆盖的设计人员，支持外部天线。
资料下载
- nRF9160 特性 - 微控制器:
- 最多支持4个具有EasyDMA的SPI主/从
- 最多支持4个具有EasyDMA的I²C兼容两线主/从
- 最多支持3个具有EasyDMA的UART（CTS/RTS）
- 具有EasyDMA的I²S
- 具有EasyDMA的数字麦克风接口（PDM）
- 4个具有EasyDMA的脉宽调制器（PWM）单元
- 具有EasyDMA的12位、200 ksps ADC - 八个可配置通道，具有可编程增益
- 3个32位计时器，具有计数模式
- 2个实时计时器（RTC）
- 可编程外设互连（PPI）
- 29个通用输入/输出引脚
- 集成所有必要的时钟源
- nRF9160 特性 - LTE 调制解调器:
- 收发器和基带
- 符合3GPP LTE 13版 Cat-M1和Cat-NB1标准
- 3GPP 13版覆盖增强
- 符合3GPP LTE 14版 Cat-NB2标准
- GPS接收器
- 支持GPS L1 C/A
- 支持QZSS L1 C/A
- 用于全球覆盖的RF收发器
- 最高+23 dBm的输出功率
- 低频段（LTE-M）的灵敏度为-108 dBm，中频段为-107 dBm
- 单个50 Ω天线接口
- 硬件支持的LTE频段
- Cat-M1: B1, B2, B3, B4, B5, B8, B12, B13, B14, B18, B19, B20, B25, B26, B28, B66
- Cat-NB1/NB2: B1, B2, B3, B4, B5, B8, B12, B13, B17, B19, B20, B25, B26, B28, B66
- 支持具有ETSI TS 102 221兼容UICC接口的SIM和eSIM
- 省电特性: DRX, eDRX, PSM
- IP v4/v6协议栈
- 安全套接字（TLS/DTLS）API
- nRF9160 特性 - 在3.3 V下的电流消耗:
- 省电模式（PSM）最低电流：2.8 μA
- eDRX @ 82.91s: Cat-M1下为19 μA，Cat-NB1下为38 μA（包括UICC）
- ESP32 Wi-Fi 特性
- 802.11b/g/n
- 802.11n（2.4GHz）速度高达150 Mbps
- 无线多媒体（WMM）
- 帧聚合（TX/RX A-MPDU，RX A-MSDU）
- 立即块ACK
- 重组（去碎片化）
- 信标自动监控（硬件TSF）
- 天线多样性
- ESP32 蓝牙特性
- 蓝牙 V4.2
- 最高+9 dBm的输出功率
- NZIF接收器的BLE接收灵敏度为-94 dBm
- 自适应频率跳变（AFH）
- 基于SDIO/SPI/UART接口的标准HCI
- CVSD和SBC音频编解码算法
- 蓝牙微微网和散射网
- 多设备连接，支持传统蓝牙和蓝牙低功耗
- 支持同时广播和扫描
- 支持SPI/I²S/I²C/UART/PWM/Ethernet MAC/ADC接口
- 低功耗
- 支持标准等级1、等级2和等级3
- 默认UART波特率为115.2 Kbps，支持1200 bps至500 Kbps
- 支持空中升级
- 蓝牙协议支持：SPP, HID, GATT, ATT, GAP
- 支持 iBeacon
- 通用特性

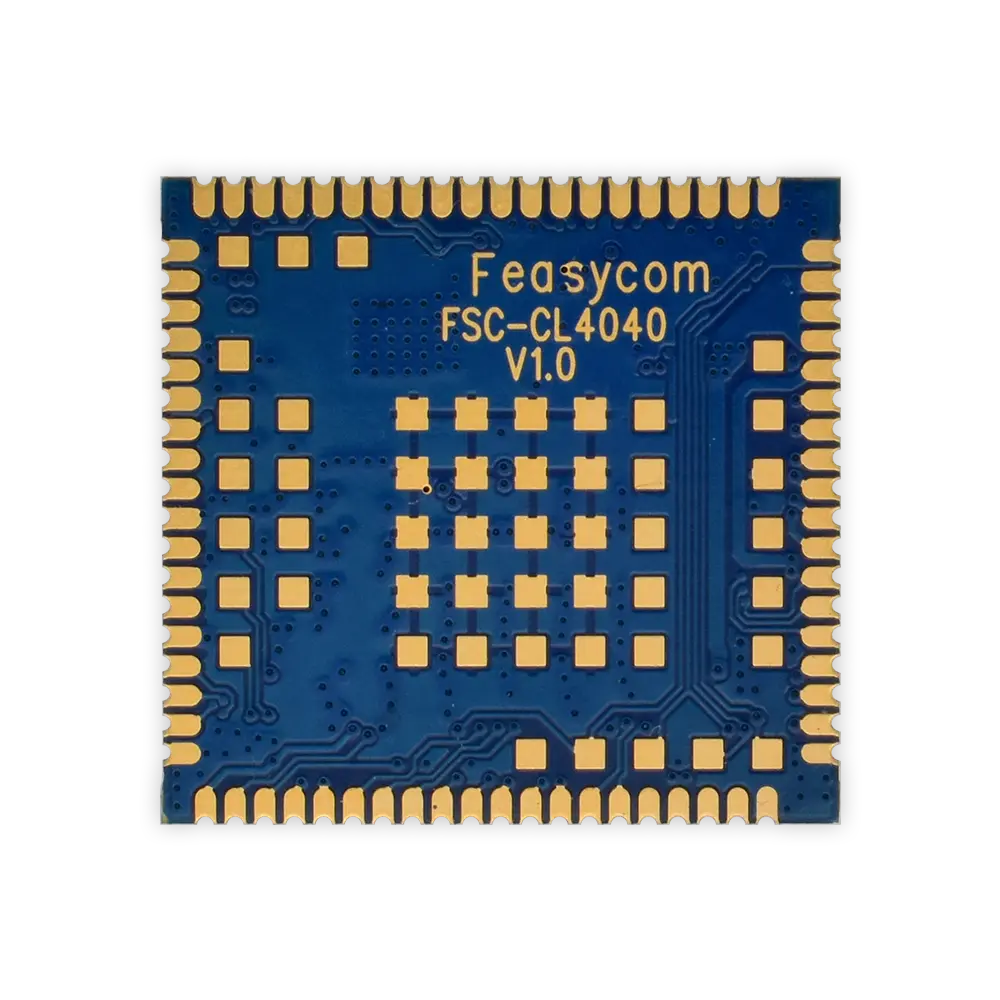

- 适用于表面贴装技术（SMT）的邮票模块
- 铁质屏蔽壳（可选）
- 尺寸（铁质屏蔽壳）：22.9 mm（长）× 21.9 mm（宽）× 2.0 mm（高）
- 工作电压：
- VCC：3.0V ~ 3.6V（峰值电流1A）
- VCC_GPIO：1.8V ~ 3.6V
- 符合RoHS / REACH标准
- 外部天线
| 类别 | 特性 | 实现 |
|---|---|---|
| ESP32 蓝牙 & Wi-Fi | ||
| 无线规格 | 蓝牙 | 版本：V4.2 |
| 频率：2.412 ~ 2.484 GHz | ||
| 发射功率：最大+9 dBm | ||
| Wi-Fi | 802.11b/g/n 1×1, 2.4GHz | |
| 频率：2.412 ~ 2.484 GHz | ||
| 发射功率（2.4GHz）：+20.5 dBm（11b），+18 dBm（11n） | ||
| MCS0-7支持20MHz和40MHz带宽 | ||
| 可调发射功率 | ||
| 主机接口和外设 | UART接口 | TX, RX（自动流量控制） |
| 通用输入/输出 | ||
| 默认115200，N，8，1 | ||
| 支持1200至5000000 bps的波特率 | ||
| 7、8位数据字符 | ||
| GPIO | 最多18条（可配置）线路 | |
| 输出驱动强度（4 mA） | ||
| 上拉电阻（45 KΩ）控制 | ||
| 读取引脚电平 | ||
| I²C接口 | 1（可从GPIO总数中配置） | |
| SPI接口 | 支持主/从模式 | |
| PWM | 16位分辨率 | |
| 精确捕获外部计时事件 | ||
| 支持PWM中断 | ||
| 配置文件 | 经典蓝牙 | 支持 |
| 蓝牙低功耗 | 支持 | |
| Wi-Fi | Wi-Fi-AP（访问点），Wi-Fi-Station | |
| 固件升级 | UART | |
| 功耗 | 蓝牙 | 发送BT/BLE，POUT = 0 dBm，功耗为130 mA |
| 接收BT/BLE，功耗为95 ~ 100 mA | ||
| Wi-Fi | 发送802.11b，DSSS 1 Mbps，POUT = +19.5 dBm，功耗为240 mA | |
| 发送802.11g，OFDM 54 Mbps，POUT = +16 dBm，功耗为190 mA | ||
| 发送802.11n，OFDM MCS7，POUT = +14 dBm，功耗为180 mA | ||
| 接收802.11b/g/n，功耗为95 ~ 100 mA | ||
| nRF9160 功能/规格 | ||
| 应用处理器外设 | 串行外设：4× SPI，3× UART，4× 双线接口（TWI），I²C，I²S 模拟外设： PDM，PWM，8/10/12位ADC，具有8个输入通道和200kHz采样率（通过过采样可达14位分辨率） 定时器： 3× 定时器，2× RTC看门狗定时器 |
|
| I/O 引脚 | GPIO： 29× VCC_GPIO 参考，具有灵活的外设映射 MAGPIO： 3× 1.8V 参考的GPIO用于天线调谐 COEX： 3× VCC_GPIO 参考的GPIO用于共存接口 |
|
| 互联网协议 | 应用层协议：HTTP/HTTPS，TLS/DTLS，MQTT 传输层协议：TCP/UDP |
|
| 蜂窝网络功能 | 蜂窝技术：LTE-M，LTE CAT-NB1，和 LTE CAT-NB2 互联网协议：IPv4，IPv6 短信：PDU模式 低功耗模式：PSM，eDRX 工作频率范围：699 MHz至1980 MHz 蜂窝操作模式：HD-FDD RF输出功率：-40 dBm至+23 dBm |
|
| LTE-M 规格 | LTE-M 频段：B1，B2，B3，B4，B5，B8，B12，B13，B14，B17，B18，B19，B20，B25，B26，B28，B66 低频带接收灵敏度：-108 dBm 中频带接收灵敏度：-107 dBm 上行速度：300 Kbps 下行速度：375 Kbps |
|
| LTE CAT-NB1 和 LTE CAT-NB2 规格 | LTE CAT-NB1 和 LTE CAT-NB2 频段：B1，B2，B3，B4，B5，B8， B12，B13，B17，B19，B20，B25，B26，B28，B66 接收灵敏度：-114 dBm 上行速度：30 Kbps 下行速度：60 Kbps |
|
| SIM 规格 | 焊接SIM：不支持 外部SIM接口：支持外部SIM接口 |
|
| 蜂窝网络认证 | Verizon ODI：待定 PTCRB：待定 AT&T：待定 GCF：待定 |
|
| GPS 规格 | GPS 频段：GPS L1 C/A GPS 中心频率：1575.42 MHz 冷启动灵敏度：-142dBm 热启动灵敏度：-145dBm 跟踪灵敏度：-151dBm 冷启动 TTFF：40秒 热启动 TTFF：1.5秒 |
|
| 典型功耗
(VCC = 3.3V, VCC_GPIO = 3.3V, ESP32_EN=LOW) |
拨号中，信号强度良好：平均：24 mA，最大：46 mA 拨号中，信号强度一般：平均：25 mA，最大：108 mA 拨号中，信号强度较差：平均：27 mA，最大：344 mA 注册空闲：平均：3.58 mA，最大：36 mA 未注册空闲：平均：533 uA，最大：7.5mA 关机：平均：2.4 uA，最大：71 uA GPS：平均：43 mA，最大：59 mA PSM 和 eDRX：待定 eDRX：待定 |
|
| 常规 | ||
| 尺寸（毫米） | 22.9 × 21.9 × 2.0 | |
| 电源输入 | 电源电压（VCC）：3.0V 至 3.6V GPIO 参考电压（VCC_GPIO）：1.8V 至 3.6V |
|
| 天线 | 外部（BT/Wi-Fi 2.4GHz，GPS 1575.42 MHz，LTE CAT 699 ~ 1980 MHz） | |
| 工作温度 | -40°C ~ +85°C | |
| 存储温度 | -40°C ~ +85°C | |
| 其他 | 无铅 | 无铅且符合RoHS标准 |
| 保修 | 一年 | |
| 湿度 | 20% ~ 90% 无凝结 | |
| MSL 级别： | MSL 3 | |
| ESD 级别： | 人体模型：±1500V 人体模型等级：1C 充电设备模型：±250V |
|
资产追踪
智能家居
智能医疗
智慧农业
智慧零售
音频设备
物流
工业自动化
传感器
穿戴设备
测量与监控
