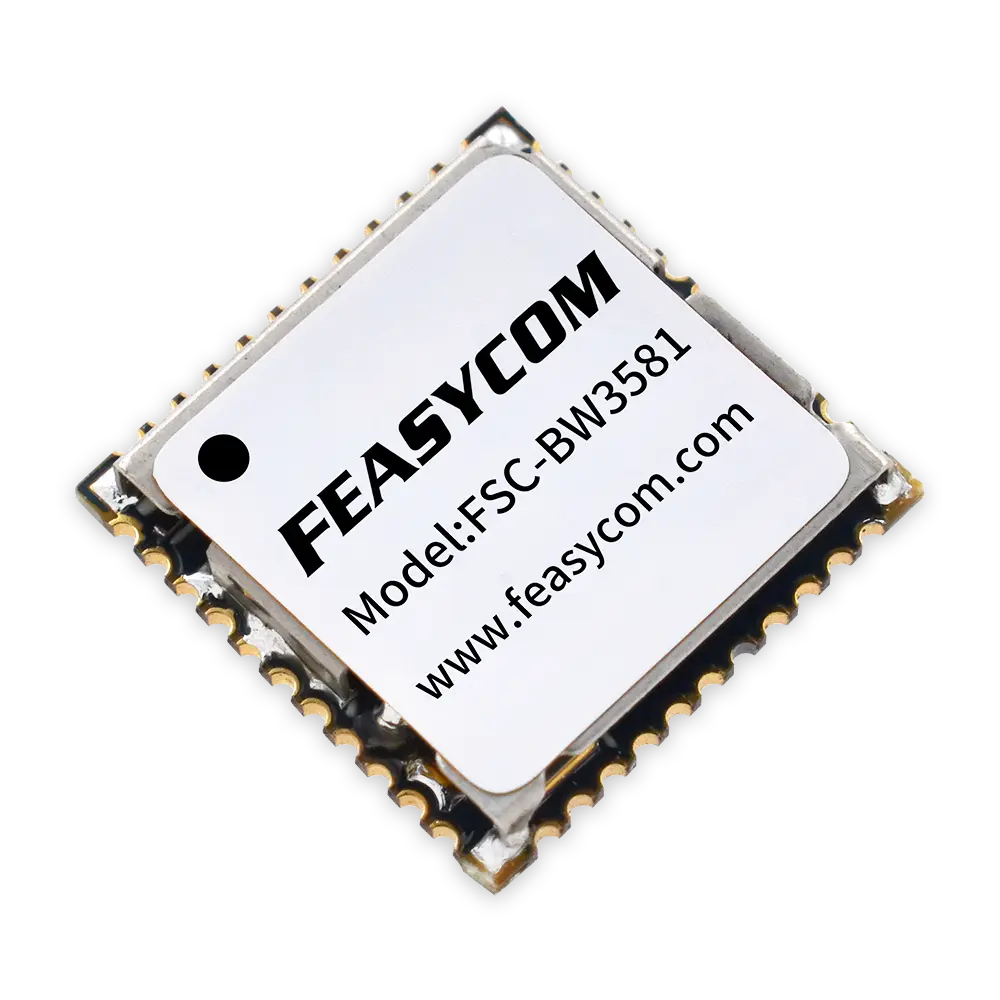

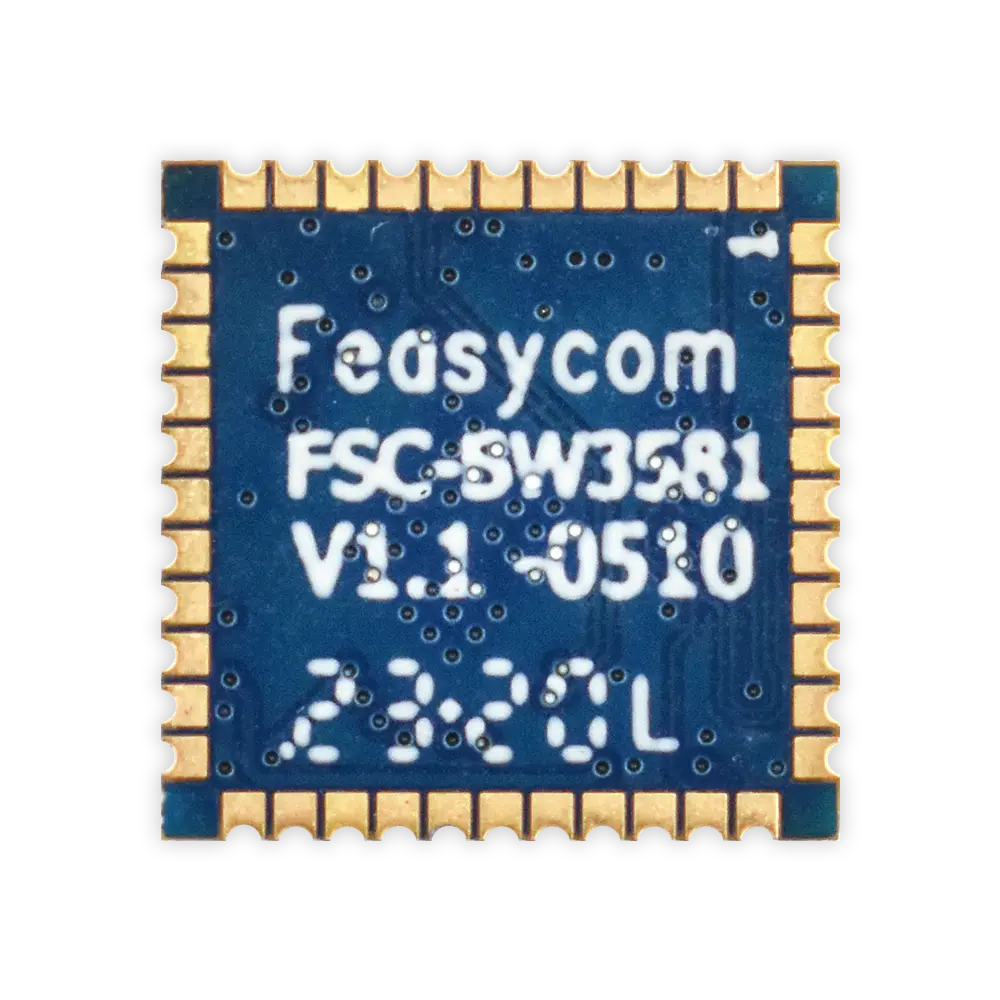

FSC-BW3581A双频Wi-Fi 6模块（小尺寸、双模蓝牙5.4、SDIO + UART/PCM、-40°C ～ +85°C）
FSC-BW3581A是一款多功能的双模蓝牙5.4和双频Wi-Fi 6组合模块，适用于广泛的应用。该全集成模块采用CMOS单芯片设计，支持RF、调制解调器和MAC。其数据速率高达600Mbps，支持2.4G/5GHz Wi-Fi 6，提供高速连接。模块支持包括STA、AP和Wi-Fi Direct在内的多种模式，同时还结合了STBC、波束成形和Wi-Fi 6 TWT等高级功能。支持蓝牙版本2.1 + EDR/3.0/4.x/5.3/5.4及其可选功能，提供了兼容性和灵活性。该模块非常适用于物联网设备、商业显示器、投影仪和POS设备，提供可靠的无线连接、增强的性能和低功耗。
资料下载
- CMOS单芯片全集成RF、调制解调器和MAC
- Wi-Fi 6支持2.4GHz/5GHz频段
- 数据速率高达600Mbps，支持20/40/80MHz带宽
- 支持5MHz/10MHz模式
- 11b 1M模式接收灵敏度为-92dBm
- 11b模式发射功率高达+21dBm，HT/VHT/HE MCSO模式高达+18dBm
- 同时支持STA、AP和Wi-Fi Direct模式
- 支持STBC、波束成形和Wi-Fi 6 TWT
- 支持WEP/WPA/WPA2/WPA3-SAE个人模式和MEP
- 支持蓝牙2.1+EDR/3.0/4.x/5.3/5.4的所有强制和可选功能
- 支持高级主从拓扑
- 支持SDIO 3.0、USB 2.0、HCI_UART和PCM接口
- 集成低功耗定时器和watchdog
| 产品型号 | FSC-BW3581A |
|---|---|
| Wi-Fi标准 | IEEE 802.11 b/g/n/ac/ax（2.4G），IEEE 802.11 a/n/ac/ax（5G） |
| Wi-Fi频段 | 2.4GHz和5GHz |
| Wi-Fi安全性 | WEP/WPA/WPA2/WPA3-SAE |
| Wi-Fi接口 | SDIO |
| 蓝牙标准 | 5.4双模 |
| 蓝牙频段 | 2.402 ~ 2.480 GHz |
| 蓝牙Class等级 | Class 1 |
| 蓝牙最大发射功率 | +10dBm（EDR） +14dBm（BR/LE） |
| 蓝牙接收灵敏度 | -92dBm（BR/EDR/LE） |
| 支持模式 | 从机和主机 |
| 蓝牙协议 | HFP、A2DP、AVRCP、SPP、PBAP、HID、DUN、FTP、GATT、ANCS |
| 蓝牙最大吞吐量 | 2Mbps |
| 蓝牙接口 | UART、PCM |
| 尺寸（毫米） | 12 × 12 × 2.2 |
| 硬件接口 | UART、GPIO、PCM、USB |
| 天线 | 外置（双频天线，支持2.4GHz和5.8GHz频段） |
| 工作温度 | -40°C至+85°C |
| 存储温度 | -40°C至+85°C |
| 工作电压（VBAT） | 3.0～3.6V（峰值电流：1.5A） |
| VIO | 1.8V或3.3V |
| 其他 | 无铅和RoHS符合，一年保修 |
| 湿度 | 10% ～ 90%（不凝结） |
| MSL等级 | MSL 3 |
| ESD等级 | 人体模型：通过±3000V（所有引脚） 器件充电模型：通过±800V（所有引脚） |
