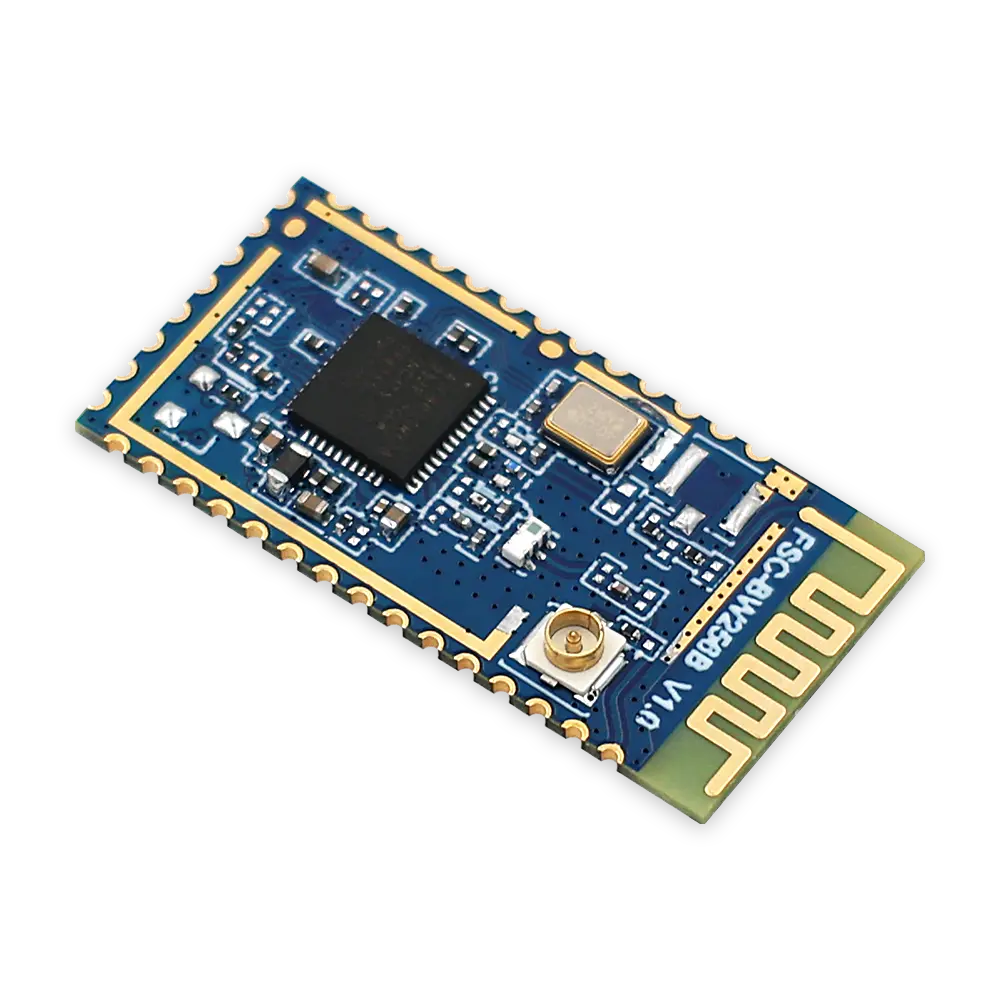

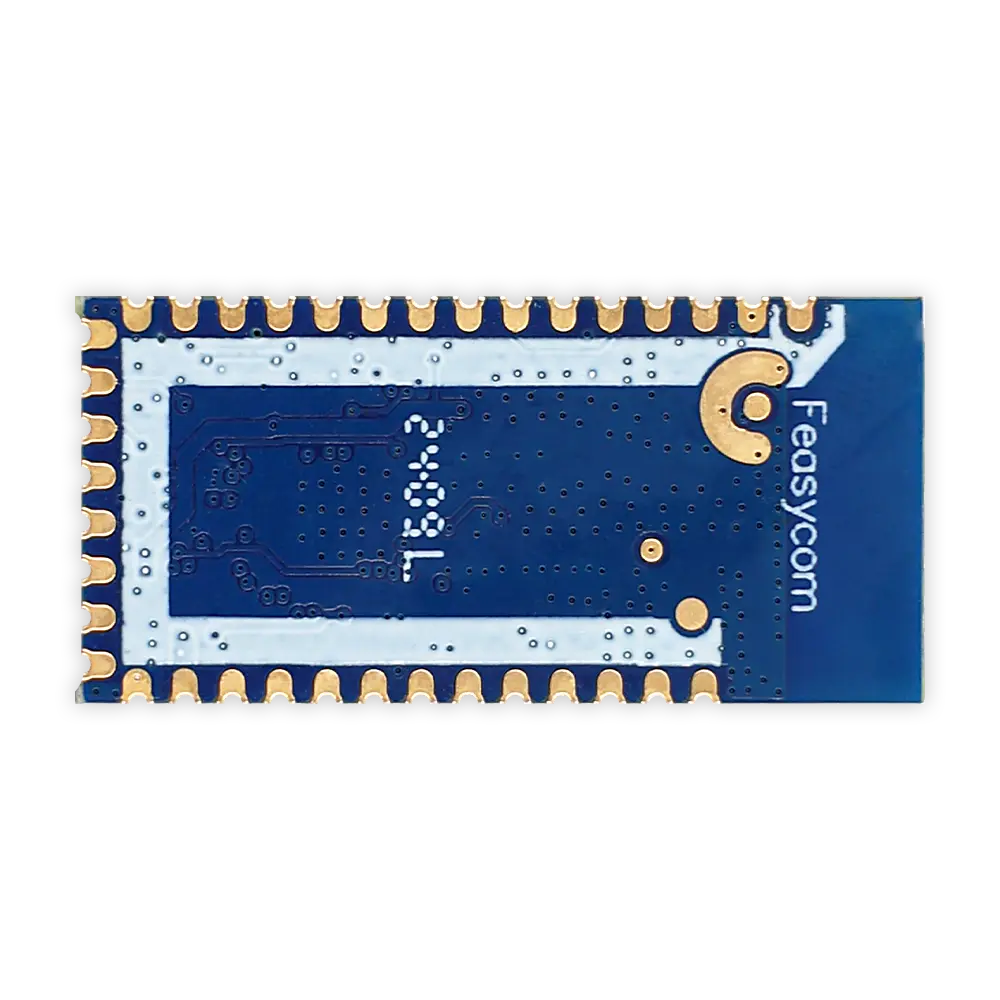

FSC-BW256B双频Wi-Fi6模块（双模蓝牙5.4，UART、SPI、USB、SDIO）

FSC-BW256B是一款超低功耗的双频Wi-Fi 6和双模蓝牙5.4高性能SoC模块。该模块包含一个Cortex-M4F CPU，最高运行频率可达480MHz，配备992KB SRAM、896KB ROM和高达128Mbits的片上SPI闪存，支持二次开发。通过SPI、SDIO、I²C和UART等接口，提供了多样的控制和数据传输能力。该模块支持IEEE 802.11 b/g/n/a/ac/ax和TCP/IP协议，使其成为将Wi-Fi集成到各种系统中的理想选择，具有超高的成本效益。

资料下载

规格书 开发板

Wi-Fi

  • CMOS单芯片完全集成RF、Modem和MAC
  • Wi-Fi 6支持2.4GHz/5GHz频段
  • 最高数据速率为286.8Mbps，带宽为20/40MHz
  • 支持5MHz/10MHz模式
  • 在11b 1M模式下的接收灵敏度为-97dBm
  • 在11b模式下的发射功率高达+20dBm，在 HT/VHT/HE MCS7模式下高达+18dBm
  • 同时支持STA、AP、Wi-Fi direct模式
  • 支持STBC和波束成形
  • 支持Wi-Fi 6 TWT
  • 支持两个NAV、缓冲报告、空间重用、多BSSID、PPDU中的省电模式
  • 支持LDPC
  • 支持MU-MIMO、OFDMA
  • 支持DCM、中码、UORA
  • 支持WEP/WPA/WPA2/WPA3-SAE个人和MFP频段

蓝牙

  • 支持蓝牙 2.1 + EDR/3.0/4.x/5.3/5.4 的所有强制性和可选功能
  • 支持高级主从拓扑结构

CPU

  • 集成Cortex-M4F CPU，带MPU和FPU
  • 片上内存包括992KB SRAM和896KB ROM
  • 支持SDIO 3.0、SPI和USB 2.0
  • 集成硬件加密加速器AES/HASH
  • 集成真随机数生成器（TRNG）
  • 集成32Mbits SPI闪存
  • 集成UART、I²S、I²C、PWM、SPI和SDMMC
  • 集成watchdog
  • 支持FreeRTOS
产品型号 FSC-BW256B
Wi-Fi
标准 IEEE 802.11 a/b/g/n/ac/ax
频段 2.412～2.484GHz / 4.900～5.925GHz
接口 UART、SPI、USB、SDIO
蓝牙
标准 5.4双模
频率 2.402～2.480GHz
接口 UART
通用
尺寸（mm） 13 × 26.9 × 2.2
工作温度 -20°C ～ +80°C
存储温度 -40°C ～ +85°C
VDD_3V3 3～3.6V
VDD_IO 1.8V/3.3V
工业自动化
无线物联网
智能家居
