fsc-bw246

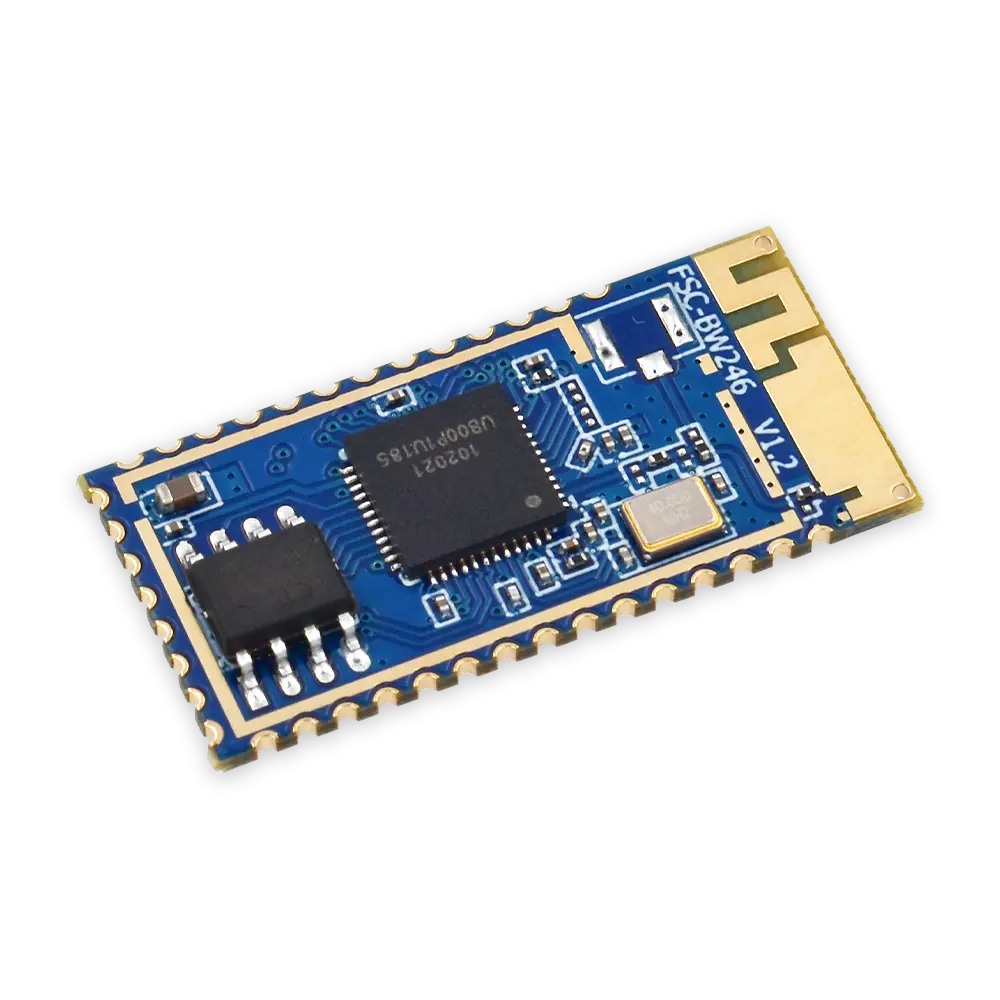

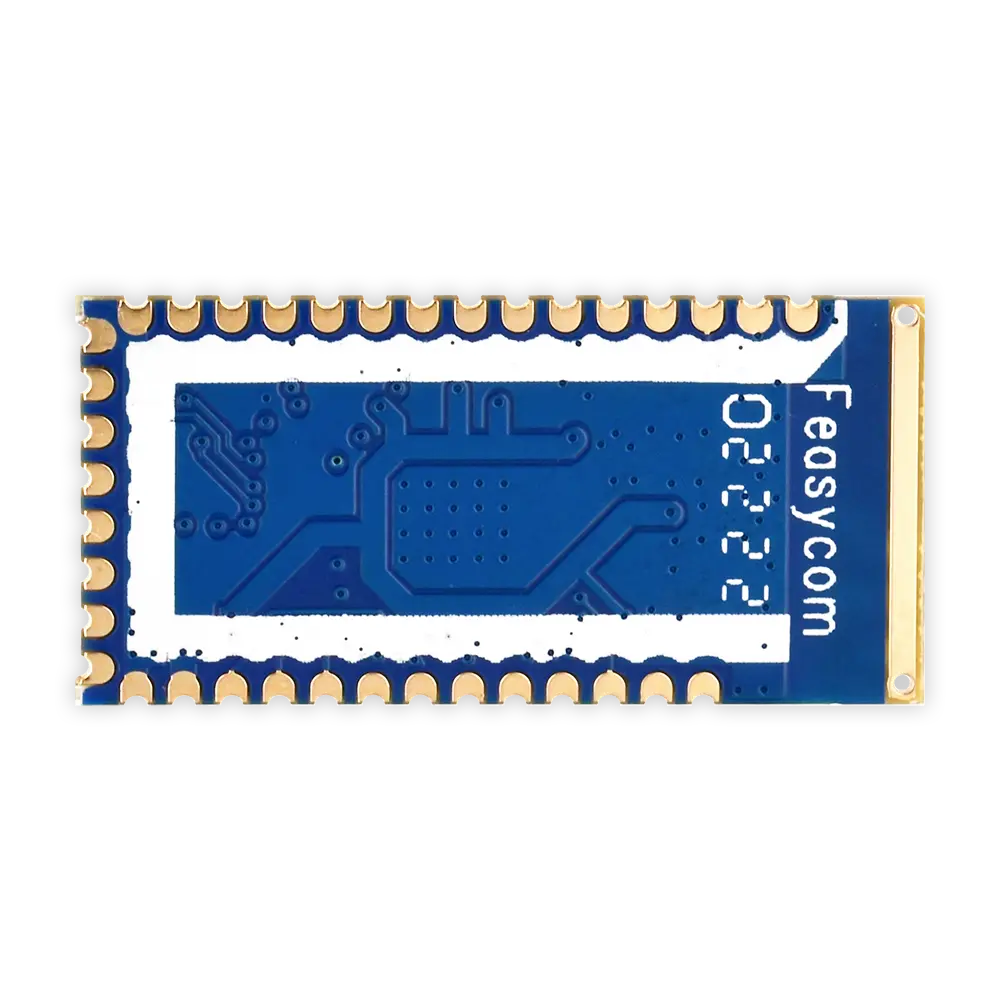

FSC-BW246单频Wi-Fi 4模块（2.4GHz、双模蓝牙4.2）

FSC-BW246是一款为汽车应用设计的先进蓝牙和Wi-Fi模块。其高度集成的单芯片设计结合了2.4GHz WLAN和蓝牙4.2通信控制器。它支持汽车级工作温度范围，从-40°C到+105°C，能够在极端温度条件下可靠运行，以满足汽车行业的严格标准。该模块采用功能强大的32位单/双核MCU处理器，计算能力高达600 MIPS，提供出色的处理能力。具备1T1R功能的WLAN基带、RF蓝牙和外围设备进一步增强了其性能和功能。对于希望在其汽车产品中集成无线功能的设计师来说，FSC-BW246是一个合适的选择。支持外部天线，使其能够增加无线覆盖范围，从而在各种汽车应用中实现无缝连接。通过使用飞易通的FSC-BW246模块，您可以升级您的汽车设计，并利用其汽车级工作温度范围，确保在极端条件下的可靠性能。

资料下载

规格书 开发板
  • Wi-Fi特点
    • 802.11b/g/n
    • 802.11n（2.4GHz）速度高达150Mbps
    • 无线多媒体（WMM）
    • 帧聚合（TX/RX A-MPDU，RX A-MSDU）
    • 即时块ACK
    • 重组（重组碎片）
    • 信标自动监控（硬件TSF）
    • 天线分集
  • 蓝牙特点
    • 蓝牙V4.2
    • 输出功率高达+9dBm
    • NZIF接收器具有-94 dBm的BLE接收灵敏度
    • 自适应跳频（AFH）
    • 基于SDIO/SPI/UART接口的标准HCI
    • CVSD和SBC音频编解码算法
    • 蓝牙Piconnet和Scatternet
    • 多设备连接，支持传统蓝牙和蓝牙低功耗
    • 支持同时广播和扫描
    • 支持SPI/I²S/I²C/UART/PWM/以太网MAC/ADC接口
    • 邮票孔封装
    • 低功耗
    • 支持标准的级别1、级别2和级别3
    • 默认UART波特率为115.2Kbps，支持1200bps到500Kbps
    • 支持空中升级
    • 蓝牙协议支持：SPP、HID、GATT、ATT、GAP
    • 支持iBeacon
    • 支持外部天线邮票孔或ipex连接
  • 符合RoHS标准
类别 特点 值
无线规格 蓝牙 版本：V4.2
频率：2.412～2.484GHz
发射功率：+9dBm（最大）
Wi-Fi 802.11 b/g/n 1×1，2.4GHz
频率：2.412～2.484GHz
发射功率（2.4GHz）：+20.5dBm（11b），+18dBm（11n）
MCS0-7支持20MHz和40MHz带宽
可调节发射功率
主机接口和外设 UART接口 TX，RX（自动流控）
通用输入/输出
默认115200，N，8，1
波特率支持1200至5000000bps
7，8数据位字符
GPIO 18（最大-可配置）条线
输出驱动强度（4mA）
上拉电阻（45KΩ）控制
读取引脚电平
I²C接口 1（从GPIO总数中配置）。标准模式（100Kbit/s）；高速模式（400Kbit/s）
SPI接口 支持主/从模式
PWM 16位分辨率
准确捕捉外部定时事件
支持PWM中断
协议 经典蓝牙 支持
蓝牙低功耗 支持
Wi-Fi Wi-Fi AP（接入点），Wi-Fi站点
最大连接数 经典蓝牙 待定
蓝牙低功耗 待定
固件升级 UART
供电电压 供电 2.3～3.6V
功耗 蓝牙 发送BT/BLE，发射功率0dBm，功耗为130mA
接收BT/BLE，功耗为95～100mA
Wi-Fi 发送802.11b，DSSS 1Mbps，发射功率+19.5dBm，功耗为240mA
发送802.11g，OFDM 54Mbps，发射功率+16dBm，功耗为190mA
发送802.11n，OFDM MCS7，发射功率+14dBm，功耗为180mA
接收802.11b/g/n，功耗为95～100mA
物理规格 尺寸（毫米） 13 × 26.9 × 2.2；焊盘间距1.5
环境 工作温度 -40°C ～ +85°C
存储温度 -40°C ～ +125°C
其他 无铅 无铅且符合RoHS标准
质保 一年
湿度 10% ～ 90%（非凝结）
MSL等级 MSL 3
ESD等级 人体模型：Class 2
机器模型：Class B
工业自动化
销售终端机
无线物联网
智能家居
