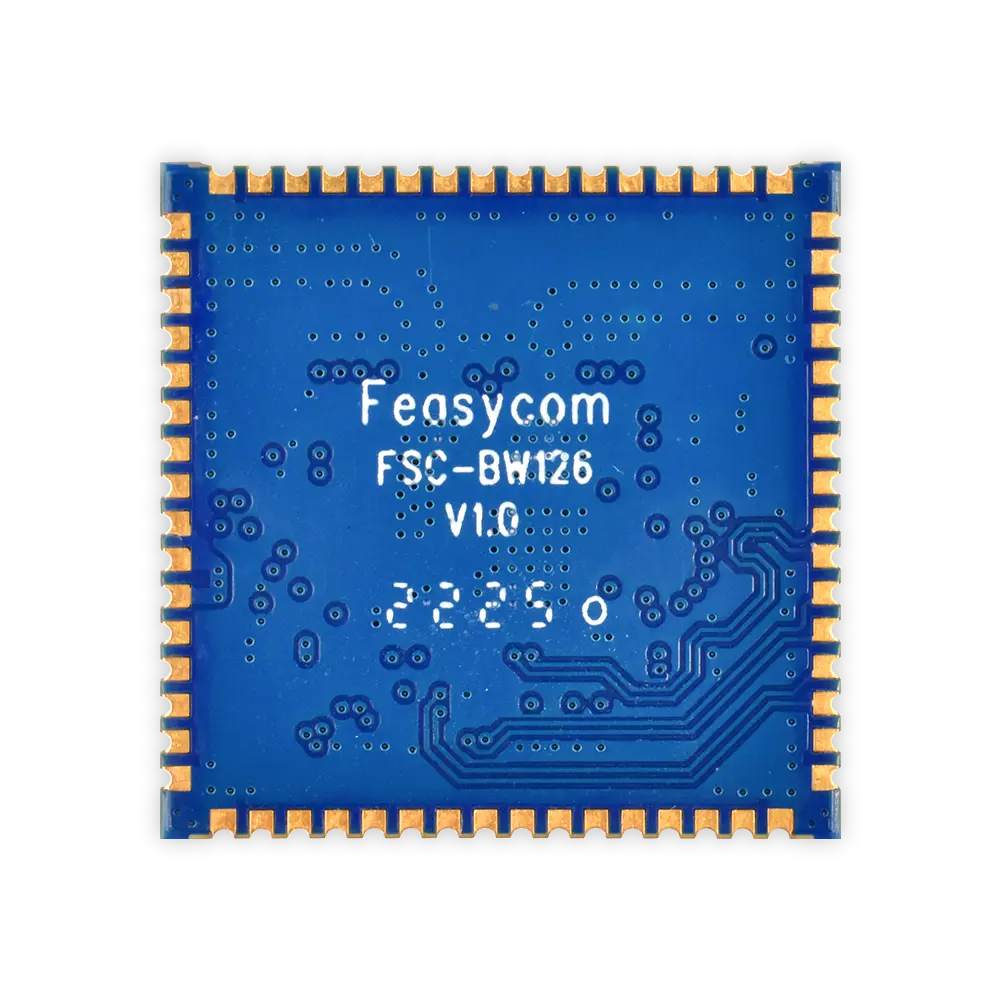

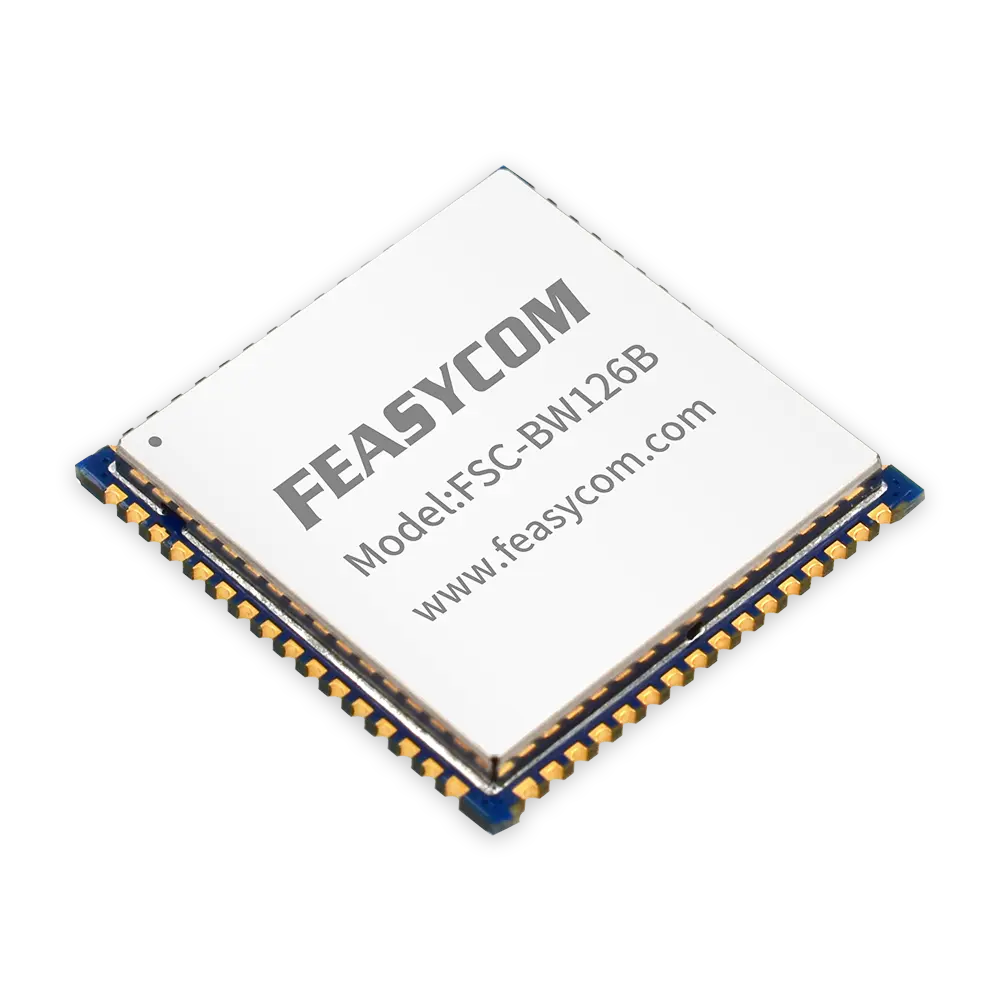

FSC-BW126B RTL8852BE双频Wi-Fi 6模块（2×2 MIMO、双模蓝牙5.2、UART/PCM + PCIe、-40°C ～ +85°C）

FSC-BW126B是一款高度集成的单芯片解决方案，支持2-stream 802.11ax和MU-MIMO、WLAN PCIe网络接口控制器以及HS-UART混合接口。它将WLAN MAC、支持2T2R的WLAN基带和RF集成在一个芯片中，为高性能集成无线和蓝牙设备提供了全面的解决方案。FSC-BW126B提供了高性能的集成无线和蓝牙解决方案，适用于各种应用。

资料下载

规格书

通用

  • 符合IEEE 802.11ac标准
  • 单芯片内集成CMOS MAC、Baseband PHY和RF，兼容IEEE 802.11a/b/g/n/ac/ax WLAN
  • 支持802.11ac 2×2，符合Wave-2标准，支持RX MU-MIMO
  • 支持802.11ax 2×2，具有OFDMA和MU-MIMO功能，支持4种PPDU格式，如HE-SU-PPDU、HE-ER-SU-PPDU、HE-MU-PPDU和HE-TB-PPDU
  • 使用20MHz带宽时，最高PHY数据速率可达286.8Mbps；使用40MHz带宽时，最高可达573.5Mbps；使用80MHz带宽时，最高可达1201Mbps
  • 在运行802.11n数据速率时，向下兼容802.11a/b/g设备
  • 在运行802.11ax数据速率时，向下兼容802.11a/n/ac设备

接口

  • 符合PCIe 1.1规范
  • 支持PCIe LTR/L1.Off状态
  • 符合HS-UART标准，波特率可配置，用于蓝牙

标准

  • 兼容IEEE 802.11a/b/g/n/ac/ax WLAN
  • IEEE 802.11e QoS增强（WMM）
  • IEEE 802.11i（WPA、WPA2、WPA3）开放、共享密钥和对等密钥认证服务
  • IEEE 802.11h DFS、TPC、频谱测量
  • IEEE 802.11k无线资源测量
  • 通过WAPI（无线认证隐私基础设施）认证

MAC

  • 帧聚合以提高MAC效率（A-MSDU、A-MPDU）
  • 低延迟即时块确认（BA）
  • PHY级别的欺骗以增强遗留兼容性
  • MIMO节能机制
  • 支持TWT功能以节省电力
  • 频道管理和共存
  • 多个BSSID功能允许FSC-BW126B在用作无线桥时承担多个MAC身份
  • TXOP SIFS突发以获得更高的多媒体带宽
  • Wi-Fi Direct支持无线点对点应用，支持BSR和QoS队列大小
  • 支持MU EDCA功能
  • 支持DFS、频道信息、通过Rx路径的PPDU状态

其他

  • 通过魔术包和唤醒帧支持Wake-On-WLAN
  • 传输波束成形
  • 支持S3/S4 AES/TKIP组密钥更新
  • FTM支持距离测量
  • 支持网络列表卸载
  • 通过RTS/CTS握手在次要频道上支持CCA
  • 支持TCP/UDP/IP校验和卸载

PHY

  • IEEE 802.11ax MIMO OFDM/OFDMA
  • IEEE 802.11ac MIMO OFDM
  • IEEE 802.11n MIMO OFDM
  • 两个发射路径和两个接收路径
  • 20MHz/40MHz/80MHz带宽传输
  • 支持2.4GHz和5GHz频段频道
  • 短保护间隔（400ns）
  • 探测包
  • DSSS具有DBPSK和DQPSK，CCK调制具有长和短前导码
  • OFDM具有BPSK、QPSK、16QAM、64QAM、256QAM和1024QAM调制。卷积编码率：1/2、2/3、3/4和5/6
  • 最大数据速率：802.11g为54Mbps，802.11n为300Mbps，802.11ac为866.7Mbps，802.11ax为1201Mbps
  • OFDM/DSSS接收多样性使用MRC多达2个接收路径。CCK使用开关多样性
  • 支持STBC
  • 支持LDPC
  • 硬件天线多样性
  • 最大似然检测（MLD）
  • 快速接收自动增益控制（AGC）
  • 片上ADC和DAC
  • 内置2.4GHz和5GHz PA
  • 内置2.4GHz和5GHz LNA

蓝牙控制器

  • 支持蓝牙5系统（符合蓝牙5.2规范）
  • 兼容蓝牙v2.1+EDR
  • 集成MCU以执行蓝牙协议栈
  • 支持基本速率和增强数据速率的所有包类型
  • 支持安全简单配对
  • 增强的蓝牙Wi-Fi共存控制以提高不同协议下的传输质量
  • 支持蓝牙双模（同时支持BLE和BR/EDR连接）
  • 支持多种低能耗状态

蓝牙收发器

  • 快速AGC控制以提高接收动态范围
  • 集成内部Class 1、Class 2和Class 3 PA
  • 支持增强电力控制
  • 支持蓝牙低能耗
  • 集成32K振荡器以实现电源管理

通用特征

  • 适用于表面贴装技术（SMT）的邮票模块
  • 铁屏蔽外壳
  • Stamp-64封装
  • 尺寸（铁屏蔽外壳）：22 mm（长）× 22 mm（宽）× 2.4 mm（高）
  • 工作电压：VBAT 3.0～3.6V（峰值电流2A）；VDDIO 1.7～3.6V
  • 符合RoHS/REACH标准
  • 外接天线
  • 支持Android/Linux
产品型号 FSC-BW126B
蓝牙标准 5.2双模
蓝牙频段 2.402～2.480GHz
蓝牙类别 Class 1，Class 2，Class 3
蓝牙传输距离，视距 >10m
蓝牙发射功率 最大+12dBm
蓝牙接收灵敏度 -90dBm（GFSK，0.1% BER，1 Mbps）
-92dBm（π/4-DQPSK，0.01% BER，2 Mbps）
-86dBm（8-DPSK，0.01% BER，3 Mbps）
蓝牙模式 从机和主机
蓝牙协议 HFP、A2DP、AVRCP、PBAP、SPP、MAP、DUN、PAN、FTP、GATT等（当飞易通蓝牙协议栈在主机平台上运行时）
蓝牙最大吞吐量 2、3Mbps
蓝牙LE频率间距 1MHz/2MHz
蓝牙接口 UART、PCM
Wi-Fi标准 IEEE 802.11 b/g/n/ac/ax（2.4G）
IEEE 802.11 a/n/ac/ax（5G）
Wi-Fi范围，视距 最大100m
Wi-Fi频段 2.4GHz和5GHz频段
Wi-Fi发射功率 802.11b最大+19dBm
802.11a最大+18dBm
802.11ax 2.4G & 5G最小+13dBm
Wi-Fi接收灵敏度 -91dBm（802.11bg_1ss_BW-20 CCK 11M）
-78dBm（802.11bg_1ss_BW-20 OFDM 54M）
-72dBm（802.11n_1ss_BW-40/20 MCS7）
-66.5dBm（802.11ac_1ss_BW-40/20 MCS9）
-63.7dBm（802.11ax_1ss_BW-40/20 MS11）
-72.5dBm（802.11an_1ss_BW-80/40/20 MCS9）
-63.5dBm（802.11ac_1ss_BW-80/40/20 MCS9）
-60.5dBm（802.11ax_1ss_BW-80/40/20 MS11）
Wi-Fi协议 Wi-Fi-AP（接入点），Wi-Fi-Station，Wi-Fi-P2P
Wi-Fi最大吞吐量 802.11b 11Mbps
802.11g 54Mbps
802.11n 286.8Mbps
802.11ac 573.5Mbps
802.11ax 1201Mbps
Wi-Fi安全性 S3/S4，TKIP，AES，WPA，WPA2，WPA3，WMM
Wi-Fi接口 PCIe
尺寸（毫米） 22 × 22 × 2.4
硬件接口 UART，GPIO，PCIe，PCM
天线 外部（2.4GHz和5.8GHz双模天线）
工作温度 -40°C ～ +85°C
存储温度 -40°C ～ +85°C
工作电压（VBAT） 3.3V（典型值）（峰值电流2A）
VDDIO 1.8V/3.3V（典型值）
湿度 10% ～ 90%（非凝结）
MSL等级 MSL 3
ESD等级 人体模型：通过±2000 V，所有引脚
充电装置模型：通过±250 V，所有引脚
