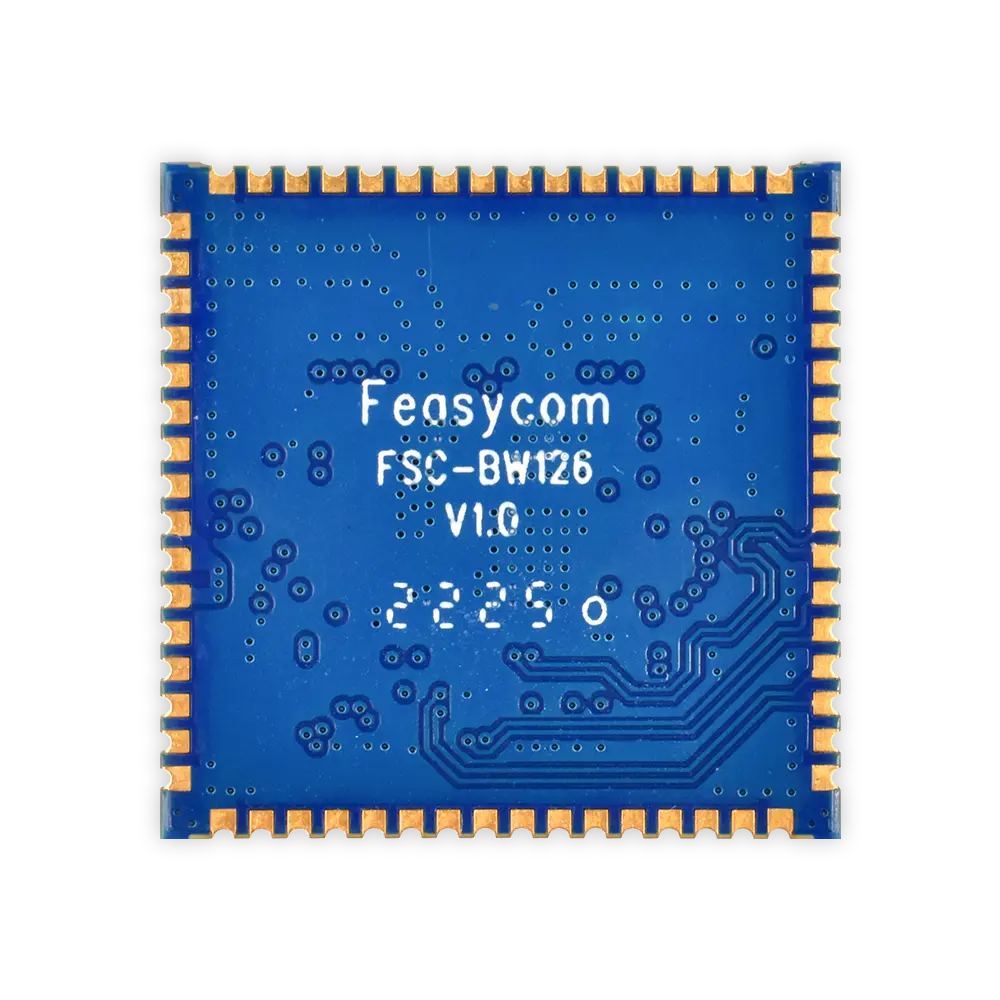

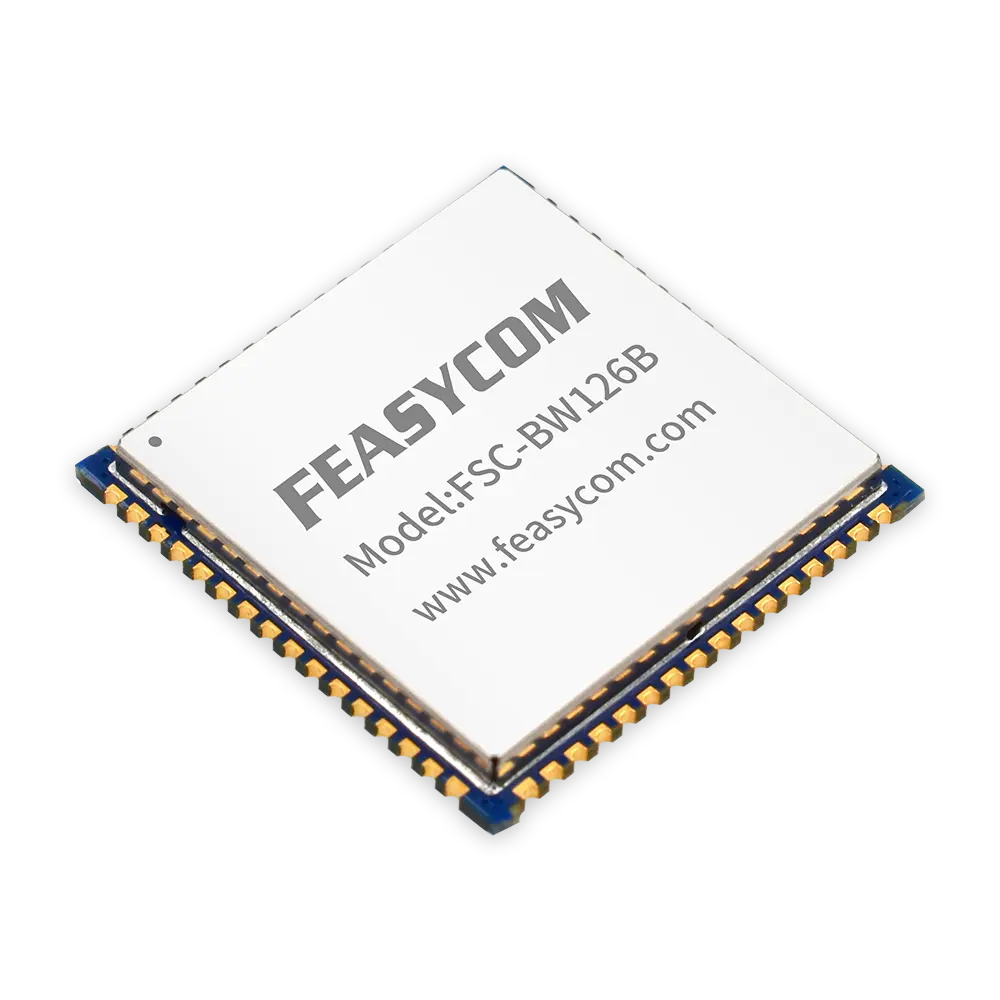

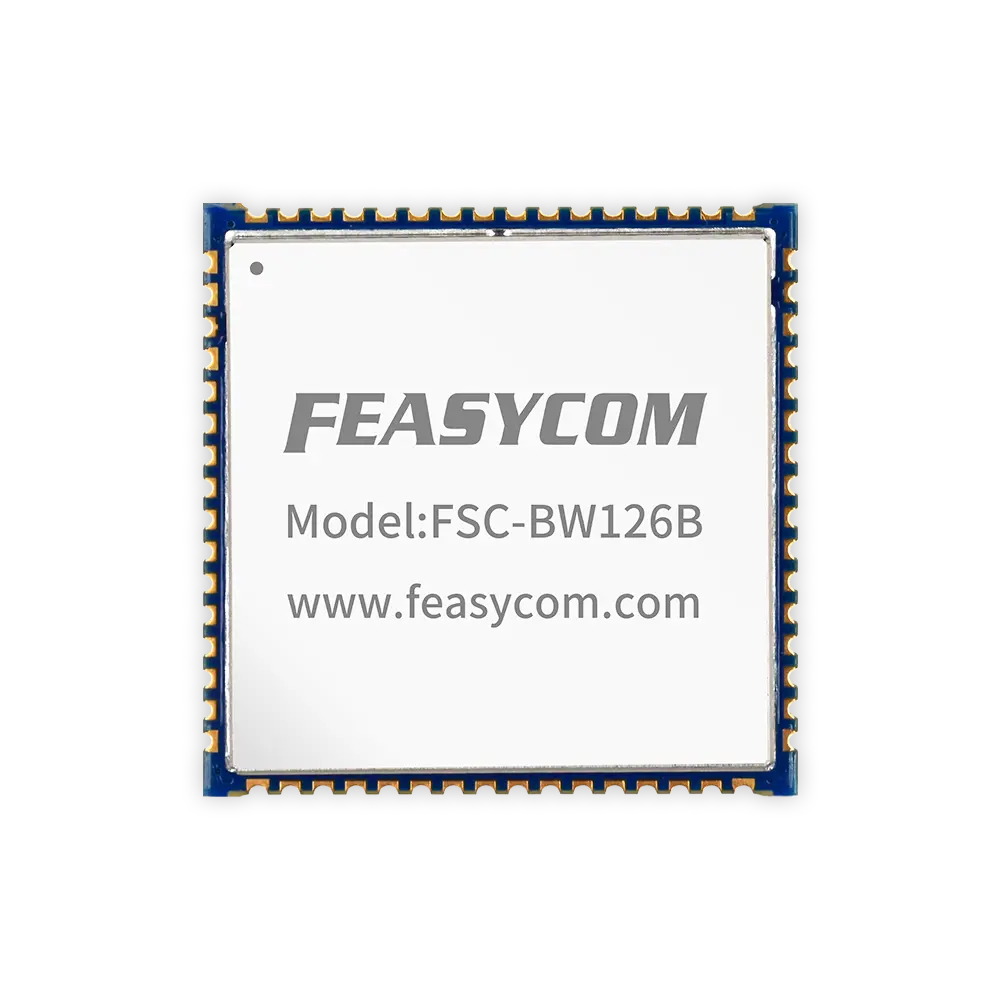

FSC-BW126双频Wi-Fi 6模块（蓝牙5.2、PCIe + UART）
FSC-BW126 是一款高度集成的单芯片，支持双流 802.11ax 解决方案，具备多用户 MIMO（多输入多输出）功能，并配备无线局域网 (WLAN) PCI Express 网络接口控制器和 HS-UART 混合接口。它将 WLAN MAC、支持 2T2R 的 WLAN 基带和射频 (RF) 功能集成在单芯片中。FSC-BW126 为高性能集成无线和蓝牙设备提供了完整的解决方案。
资料下载
- 符合 IEEE 802.11ac 标准。
- 单芯片集成 CMOS MAC、基带 PHY 和 RF，适用于兼容 IEEE 802.11a/b/g/n/ac/ax 的 WLAN
- 支持11ac 2x2,Wave-2 兼容 RX MU-MIMO
- 支持11ax 2x2，具有 OFDMA 和 MU-MIMO，采用 4 种类型的 PPDU 格式，例如 HE-SU-PPDU、HE-ER-SU-PPDU、HE-MU-PPDU 和 HE-TB-PPDU
- 使用 20MHz 带宽时最大 PHY 数据速率高达 8 Mbps，使用 40MHz 带宽时最大 PHY 数据速率高达 573.5Mbps，使用 80MHz 带宽时最大 PHY 数据速率高达 1201Mbps
- 在以11n 数据速率运行时向后兼容 802.11a/b/g 设备
- 在以11ax 数据速率运行时向后兼容 802.11a/n/ac 设备
| Wi-Fi BT模块 | FSC-BW126 |
|---|---|
| Wi-Fi | |
| 标准 | IEEE 802.11 a/b/g/n/ac/ax |
| 频率范围 | 2.400 ～ 2.4835GHz (2.4GHz ISM频段) 5.150 ～ 5.850GHz (5GHz ISM频段) |
| 发射功率 | 19dBm@ 802.11b （最大）
18dBm @ 802.11a （最大） 13dBm @802.11ax 2.4G 和 5G （最小） |
| 接收灵敏度 | -91dBm@802.11bg_1ss_BW-20 CCK 11M
-78dBm@802.11bg_1ss_BW-20 OFDM 54M -72dBm@802.11n_1ss_BW-40/20 MCS7 -66.5dBm@802.11ac_1ss_ BW-40/20 MCS9 -63.7dBm@802.11ax_1ss_ BW-40/20 MS11 -72.5dBm@802.11an_1ss_灵敏度_BW-80/40/20 MCS9 -63.5dBm@802.11ac_1ss_灵敏度_带宽-80/40/20 MCS9 -60.5dBm@802.11ax_1ss_灵敏度_BW80 / 40/20 MS11 |
| 接口 | PCIe、SPI |
| 蓝牙 | |
| 标准 | 支持蓝牙5系统（符合BT 5.2标志）双模式支持：同时支持 LE 和 BR/EDR |
| 频率 | 2.402 ～ 2.480GHz |
| 发射功率 | 12dBm（最大） |
| 接收灵敏度 | -90dBm（GFSK，0.1% BER，1 Mbps）
-92dBm（π/4-DQPSK，0.01% BER，2 Mbps） -86dBm（8-DPSK，0.01% BER，3 Mbps） |
| 接口 | UART |
| 通用 | |
| 尺寸（毫米） | 22×22×2.4 |
| 工作温度 | -10°C ～ +70°C |
| 存储温度 | -40°C ～ +105°C |
| 电源电压 | 3.0-3.6V |
测量与监控
车载音频系统
消费电子
