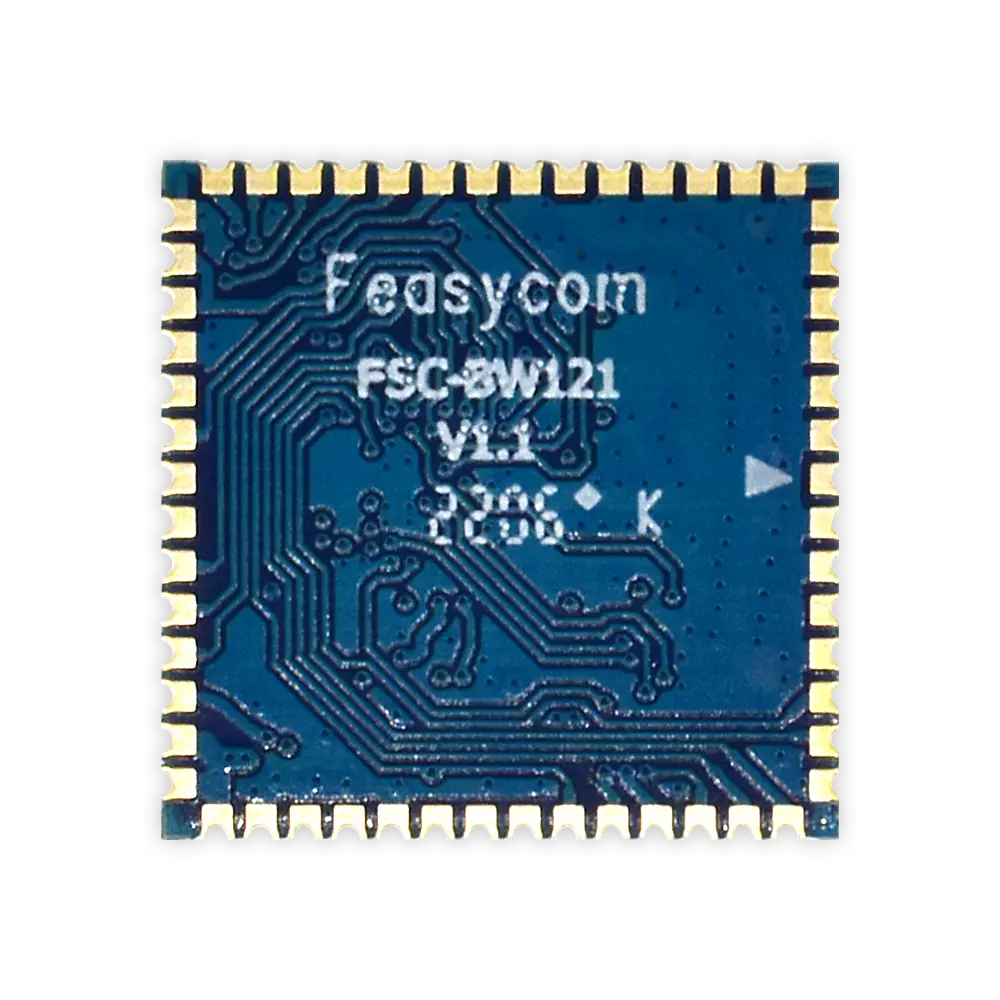

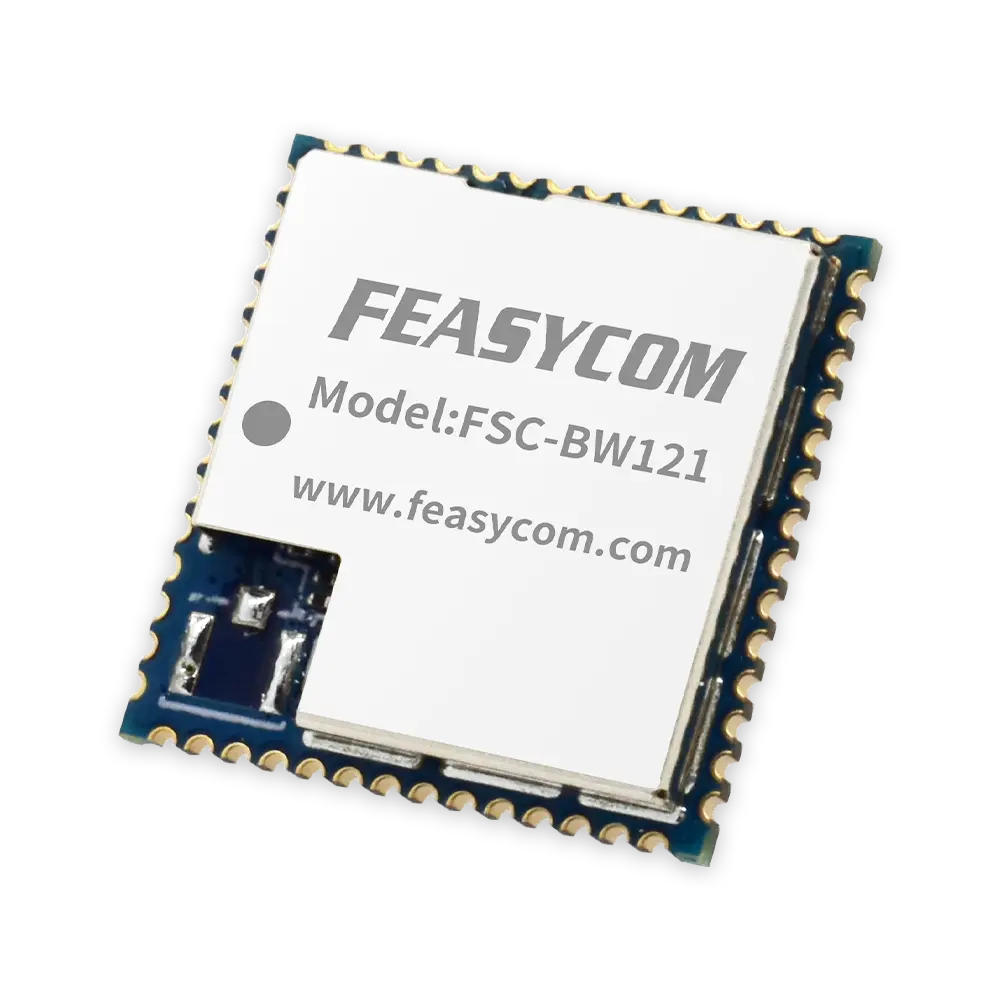

FSC-BW121 RTL8821CS双频Wi-Fi 5模块（1×1 MIMO、双模蓝牙5.3、UART/PCM + SDIO）

FSC-BW121是一款高性能的Wi-Fi蓝牙组合模块，专为集成无线和蓝牙设备设计。它支持1-stream 802.11ac与Multi-user MIMO，包含WLAN MAC、1T1R WLAN基带以及单芯片中的RF模块。该模块确保与IEEE 802.11b/g/a数据速率的兼容性，提供强大的干扰保护，并通过自适应频域均衡和软判决解码增强信号检测和性能。它支持先进的省电机制、多媒体应用和各种安全协议。此外，它符合双模蓝牙v5.3标准，同时支持BR/EDR和BLE连接。

资料下载

规格书
  • 通用特征
    • 单芯片集成CMOS MAC、基带PHY和RF，兼容IEEE 802.11a/b/g/n/ac标准的WLAN
    • 支持802.11ac 1×1，Wave-2，符合MU-MIMO STA模式
    • 完整的802.11n MIMO解决方案，适用于2.4GHz和5GHz频段
  • 接口
    • 符合SDIO 1.1/2.0/3.0标准，支持时钟频率高达100MHz（SDR50和DDR50）
  • 标准
    • IEEE 802.11a/b/g/n/ac兼容WLAN
    • IEEE 802.11e QoS增强（WMM）
    • IEEE 802.11i（WPA，WPA2），支持开放、共享密钥和对等密钥认证服务
    • IEEE 802.11h DFS、TPC、频谱测量
  • MAC
    • 帧聚合以提高MAC效率（A-MSDU，A-MPDU）
    • 低延迟即时块确认（BA）
    • 长NAV用于媒体保留，带CF-End以释放NAV
    • 使用20MHz带宽时最大PHY数据速率为86.7Mbps，使用40MHz带宽时为200Mbps，使用80MHz带宽时为433.3Mbps
    • 在802.11n数据速率下与802.11a/b/g设备向后兼容
    • 在802.11ac数据速率下与802.11a/n设备向后兼容
    • G-SPI接口可配置字节顺序用于WLAN
    • 符合HS-UART标准，可配置波特率用于蓝牙
    • IEEE 802.11k无线资源测量
    • WAPI（无线认证隐私基础设施）认证
    • Cisco兼容扩展（CCX）用于WLAN设备
    • PHY级欺骗以增强遗留兼容性
    • MIMO省电机制
    • 频道管理和共存
    • 多BSSID特性允许FSC-BW121在用作无线桥接时承担多个MAC身份
    • TXOP SIFS突发以获得更高的多媒体带宽
    • WiFi Direct支持无线点对点应用
  • 其他
    • 通过魔术包和唤醒帧支持唤醒WLAN
    • 传输波束成形
  • PHY
    • IEEE 802.11ac OFDM
    • IEEE 802.11n OFDM
    • 一条发送路径和一条接收路径
    • 5/10/20/40/80MHz带宽传输
    • 支持2.4GHz和5GHz频段信道
    • 短保护间隔（400ns）
    • 探测包
    • DSSS与DBPSK和DQPSK，CCK调制带长短前导码
    • OFDM与BPSK，QPSK，16QAM，64QAM和256QAM调制。卷积编码率：1/2，2/3，3/4和5/6
    • 支持WiFi NAN（邻域区域网络）
    • 支持WiFi FTM（精确时间测量）
    • 支持WiFi TDLS（隧道直连设置）
    • 通过RTS/CTS握手支持次级CCA
    • 支持TCP/UDP/IP校验和卸载
    • 为外围芯片生成40MHz时钟
    • 单外部电源3.3V
    • 最大数据速率为54Mbps（802.11g），150Mbps（802.11n）和433Mbps（802.11ac）
    • 开关多样性用于DSSS/CCK
    • 支持STBC接收
    • 支持LDPC传输
    • 硬件天线多样性
    • 快速接收器自动增益控制（AGC）
    • 芯片内置ADC和DAC
    • 内置2.4GHz和5GHz功率放大器（PA）
    • 内置2.4GHz和5GHz低噪声放大器（LNA）
  • 蓝牙
    • 蓝牙5.3，支持同时LE和BR/EDR和高占空比不可连接广播
    • HS-UART接口用于蓝牙数据传输，符合H4和H5规范
    • PCM接口用于通过蓝牙控制器传输音频数据
    • 需要外部MCU来执行蓝牙协议栈
    • 支持基本速率和增强数据速率中的所有数据包类型
    • 快速AGC控制以改善接收动态范围
    • 集成内部Class 1，Class 2和Class 3功率放大器
    • 支持增强功率控制
  • 外围接口
    • 支持SCO/eSCO链路（允许一个链路用于PCM接口和三个链路用于HS-UART）
    • 支持安全简单配对
    • 增强的蓝牙/WLAN共存控制以改善不同配置文件中的传输质量
    • 支持多种低能耗状态
    • 支持蓝牙低能耗
    • 集成32K振荡器用于电源管理
产品型号 FSC-BW121
蓝牙
蓝牙标准 5.3双模
工作频段 2.402～2.480GHz
接口 UART、PCM
Wi-Fi
Wi-Fi标准 802.11 a/b/g/n/ac
工作频段 2.412～2.484GHz，4.900～5.925GHz
接口 SDIO
通用
尺寸（mm） 17 × 17 × 2.4
工作温度 -40°C ～ +85°C
存储温度 -40°C ～ +85°C
VDD_3V3_WL 3.0～3.6V
VDD_IO 1.62～3.6V
