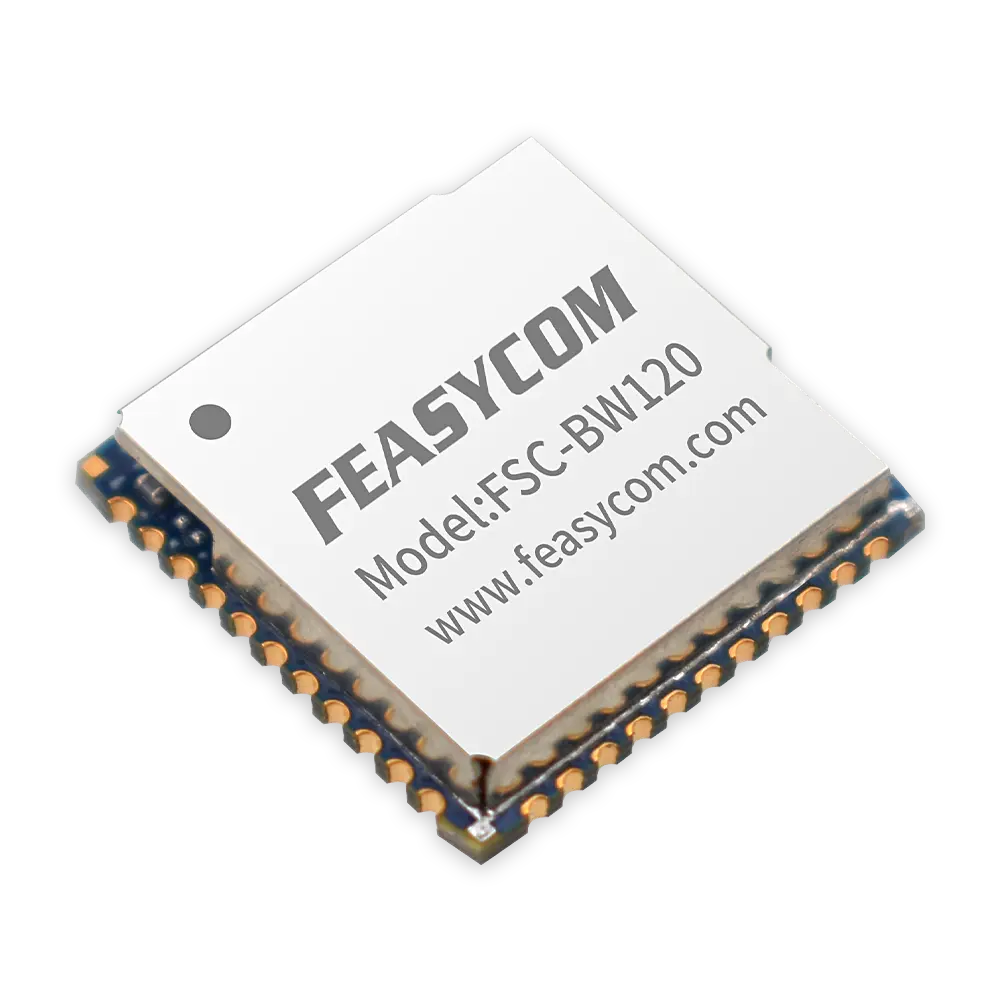

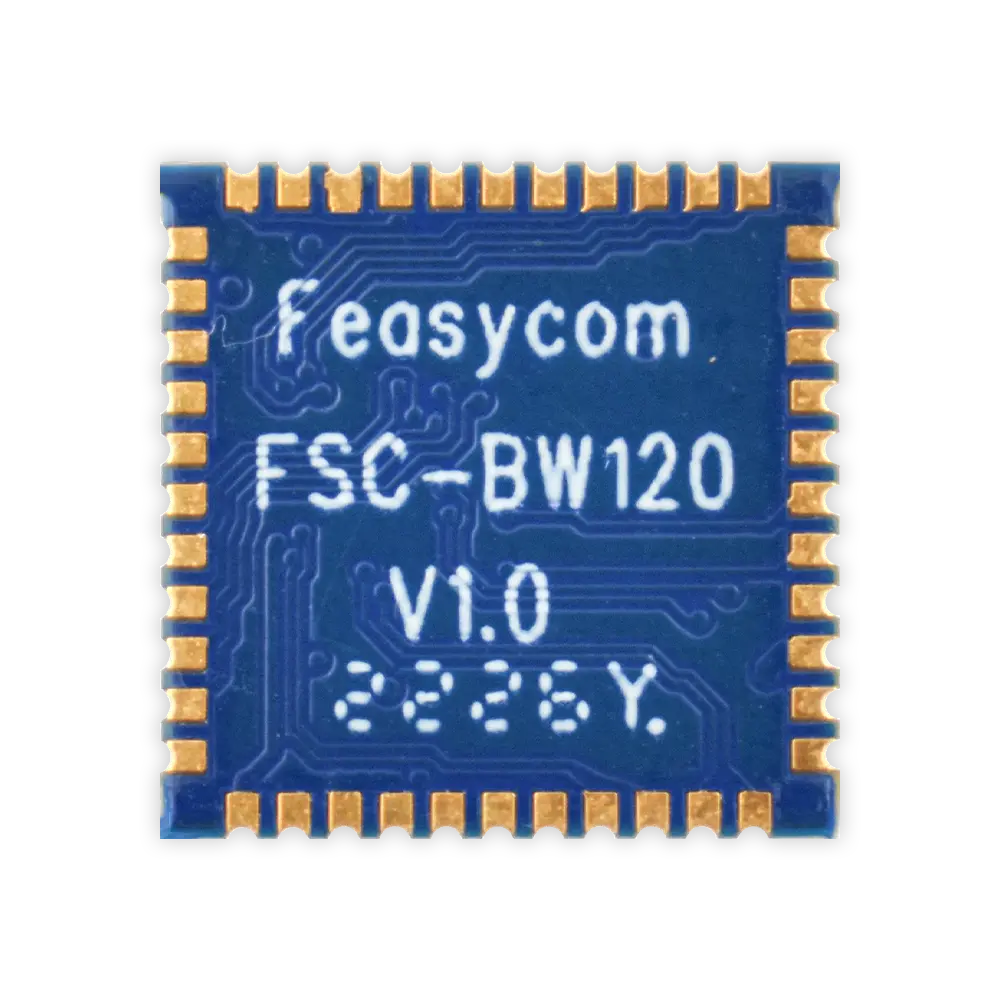

FSC-BW120 RTL8821CS双频Wi-Fi 5模块（1×1 MIMO、双模蓝牙5.3、小尺寸、UART/PCM + SDIO）
FSC-BW120是一款先进的Wi-Fi蓝牙组合模块，设计用于高性能的集成无线和蓝牙连接。它支持1-stream 802.11ac并具有多用户MIMO STA模式，内置蓝牙Smart Ready控制器和多种接口如SDIO和HS-UART。该模块将WLAN MAC和1T1R功能的WLAN基带与RF功能集成在单芯片中，确保在IEEE 802.11b/g/a标准下无缝运行。它具备强大的信号处理能力，包括自适应频域均衡和干扰检测，提升了在不同环境下的接收可靠性。模块的MAC支持多媒体应用、安全协议如802.11i和WAPI，以及高效的包聚合技术，从而增强了协议效率和电源管理。FSC-BW120符合双模蓝牙5.3规范（BR/EDR和BLE），支持在各种网络拓扑中同时激活链接，确保多样化的连接解决方案。
资料下载
- 一般特征
- 单芯片集成CMOS MAC、基带PHY和RF，兼容IEEE 802.11a/b/g/n/ac WLAN标准
- 支持802.11ac 1×1，符合Wave-2规范的MU-MIMO STA模式
- 提供完整的2.4GHz和5GHz频段802.11n MIMO解决方案
- 接口
- 符合SDIO 1.1/2.0/3.0规范，用于WLAN，时钟频率最高可达100 MHz（SDR50和DDR50）
- 标准
- IEEE 802.11a/b/g/n/ac兼容WLAN
- IEEE 802.11e QoS增强（WMM）
- IEEE 802.11i（WPA, WPA2），支持开放、共享密钥和配对密钥认证服务
- IEEE 802.11h DFS、TPC、频谱测量
- MAC
- 帧聚合以提高MAC效率（A-MSDU, A-MPDU）
- 低延迟即时块确认（BA）
- 长NAV媒体保留，具有CF-End NAV释放功能
- 最高PHY数据速率：使用20MHz带宽可达86.7 Mbps，使用40MHz带宽可达200 Mbps，使用80MHz带宽可达433.3 Mbps
- 在802.11n数据速率下向后兼容802.11a/b/g设备
- 在802.11ac数据速率下向后兼容802.11a/n设备
- 具有可配置字节序的G-SPI接口用于WLAN
- 符合HS-UART，支持可配置波特率的蓝牙数据传输
- IEEE 802.11k无线资源测量
- WAPI（无线认证隐私基础设施）认证
- 适用于WLAN设备的思科兼容扩展（CCX）
- PHY级欺骗以增强传统兼容性
- MIMO节能机制
- 频道管理和共存
- 多BSSID特性允许FSC-BW120作为无线桥接时承担多个MAC身份
- 传输机会（TXOP）短间隔（SIFS）突发以提高多媒体带宽
- WiFi Direct支持无线对等应用
- 其他
- 通过Magic Packet和唤醒帧支持Wake-On-WLAN
- 传输波束成形
- PHY
- IEEE 802.11ac OFDM
- IEEE 802.11n OFDM
- 一个传输和一个接收路径
- 5/10/20/40/80MHz带宽传输
- 支持2.4GHz和5GHz频段信道
- 短保护间隔（400 ns）
- 探测数据包
- 具有DBPSK和DQPSK的DSSS调制，具有长短前导码的CCK调制
- 具有BPSK、QPSK、16QAM、64QAM和256QAM调制的OFDM。卷积编码率：1/2、2/3、3/4和5/6
- 支持WiFi NAN（邻域网络）
- 支持WiFi FTM（精细时间测量）
- 支持WiFi TDLS（隧道直连设置）
- 通过RTS/CTS握手在次要通道上进行CCA
- 支持TCP/UDP/IP校验和卸载
- 为外围芯片生成40MHz时钟
- 单一外部电源，电压为3.3V
- 最大数据速率：在802.11g中为54 Mbps，在802.11n中为150 Mbps，在802.11ac中为433 Mbps
- 开关多样性用于DSSS/CCK
- 支持STBC接收
- 支持LDPC传输
- 硬件天线多样性
- 快速接收自动增益控制（AGC）
- 片上ADC和DAC
- 内置2.4GHz和5GHz PA
- 内置2.4GHz和5GHz LNA
- 蓝牙
- 蓝牙5.3，支持同时LE和BR/EDR以及高占空比非连接广告
- 用于蓝牙数据传输的HS-UART接口，符合H4和H5规范
- 通过蓝牙控制器传输音频数据的PCM接口
- 需要外部MCU执行蓝牙协议栈
- 支持基本速率和增强数据速率的所有数据包类型
- 蓝牙收发器:
- 快速AGC控制以提高接收动态范围
- 集成内部Class 1、Class 2和Class 3 PA
- 支持增强功率控制
- 外围接口
- 支持SCO/eSCO链路（允许一个链路用于PCM接口，三个链路用于HS-UART）
- 支持安全简单配对
- 增强BT/WLAN共存控制以提高不同配置文件中的传输质量
- 支持多种低功耗状态
- 支持蓝牙低功耗
- 集成32K振荡器用于电源管理
| 产品型号 | FSC-BW120 |
|---|---|
| 蓝牙标准 | 5.3双模 |
| 蓝牙频率 | 2.402～2.480GHz |
| 蓝牙接口 | UART、PCM |
| Wi-Fi标准 | 802.11 a/b/g/n/ac |
| Wi-Fi频率 | 2.412～2.484GHz，4.900～5.925GHz |
| Wi-Fi接口 | SDIO |
| 尺寸（毫米） | 12 × 12 × 2.4 |
| 工作温度 | -40°C ～ +85°C |
| 存储温度 | -40°C ～ +85°C |
| VDD_3V3_WL | 3.0～3.6V |
| VDD_IO | 1.62～3.6V |
| 环保 | 无铅且符合RoHS标准 |
| 保修期 | 一年 |
| 湿度 | 10% ～ 90%（无凝结） |
| MSL等级 | MSL 3 |
| ESD等级 | 人体模型：通过±2000V（所有引脚） 充电设备模型：通过±400V（所有引脚） |
智能家居
智能安防
智慧网络
智慧能源
智慧城市
消费电子
音频设备
无线物联网
访问控制
工业自动化
传感器
车载音频系统
