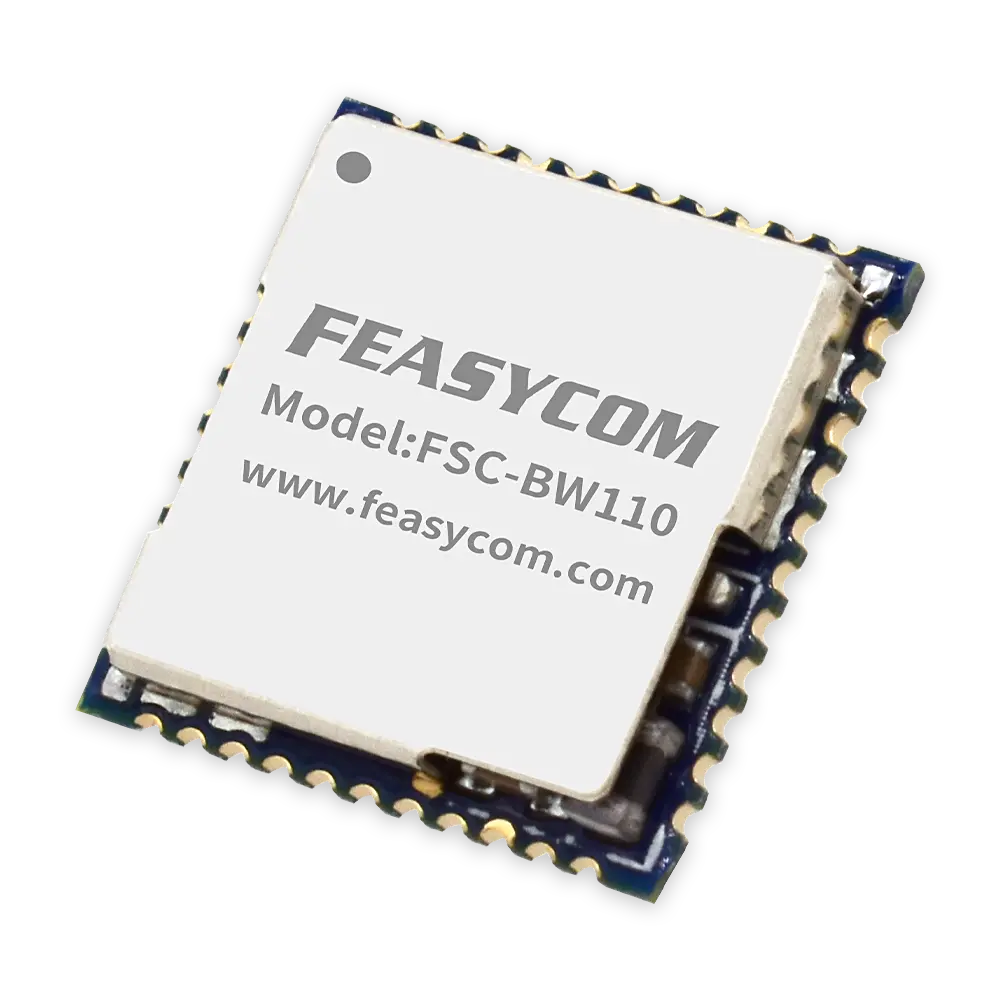

FSC-BW110 RTL8723DS单频Wi-Fi 4模块（1×1 MIMO、2.4GHz、双模蓝牙4.2、UART/PCM + SDIO）

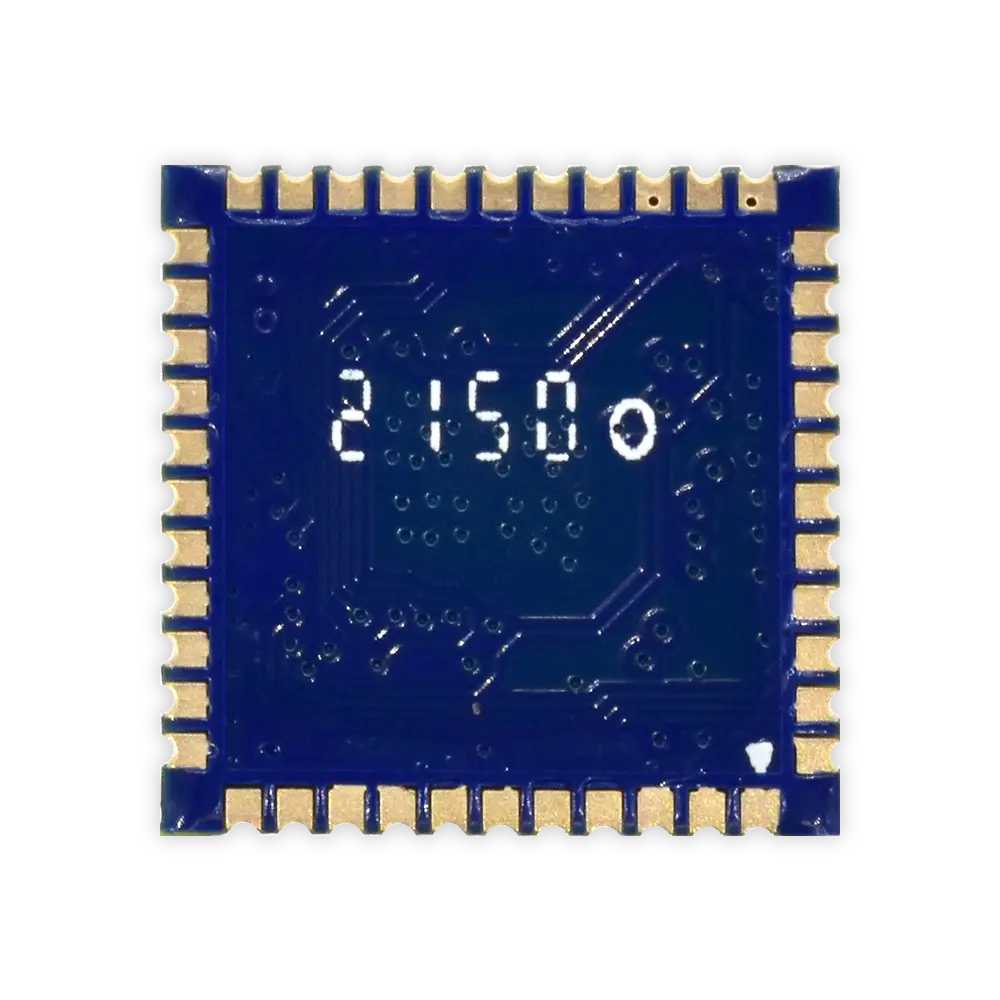

FSC-BW110是一个紧凑的Wi-Fi蓝牙组合模块，设计便于制造和集成到平板电脑、超极本、移动设备和消费类产品中。其尺寸为12mm × 12mm × 1.9mm，采用适合SMT工艺的LGA封装。该模块为Wi-Fi提供SDIO接口，为蓝牙提供高速UART接口，并为音频数据传输提供PCM接口。模块支持通过1×1 802.11n MIMO技术实现高达150Mbps的Wi-Fi吞吐量，并支持蓝牙2.1+EDR、3.0和4.2版本。利用高度集成的单芯片，它结合了所有必要的Wi-Fi和蓝牙功能，是智能手机和便携设备的理想解决方案。
资料下载
- 工作频段为2.4GHz ISM频段
- Wi-Fi使用SDIO接口，蓝牙使用UART接口
- 支持IEEE标准：IEEE 802.11b/g/n、IEEE 802.11d/e/h/i
- 符合双模蓝牙4.2、3.0和2.1+EDR规范
- 支持2Mbps和3Mbps调制模式
- 支持全速蓝牙工作模式，包含Piconet和Scatternet
- 企业级安全性
- Wi-Fi通过WPA/WPA2认证
- Wi-Fi具有1个发射器和1个接收器，支持高达150Mbps下行和150Mbps上行的PHY速率
| 产品型号 | FSC-BW110 |
|---|---|
| 蓝牙版本 | 4.2双模 |
| 芯片 | RTL8723DS |
| 尺寸（毫米） | 12 × 12 × 1.8 |
| Wi-Fi接口 | SDIO 2.0 |
| 蓝牙接口 | UART、PCM |
| 工作频率 | 2.400～2.4835GHz |
| 工作电压 | 3.3±10% Vdc I/O供电电压 |
| 天线 | 外置天线 |
| 工作温度 | 0°C ～ 70°C |
| 存储温度 | -40°C ～ +85°C |
| RoHS | 所有硬件组件完全符合欧盟RoHS标准 |
汽车电子
车载音频系统
音频设备
无线物联网
