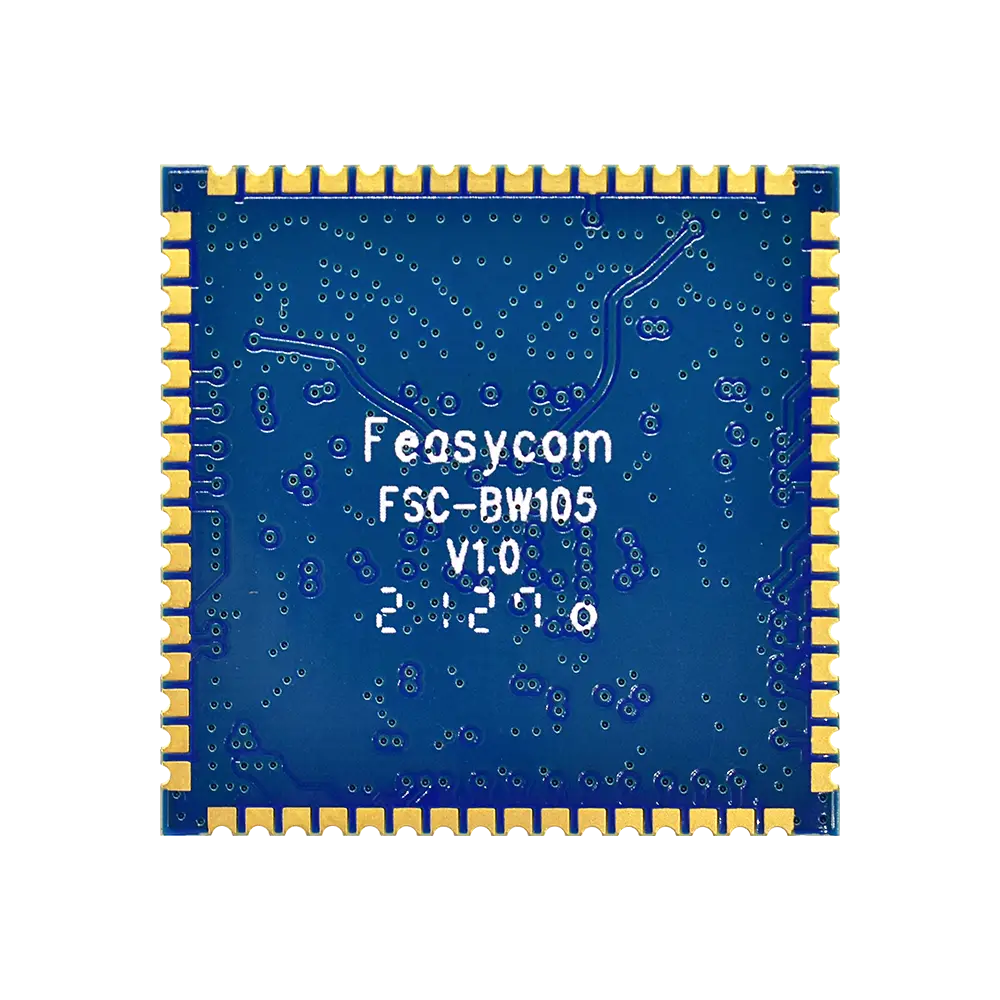

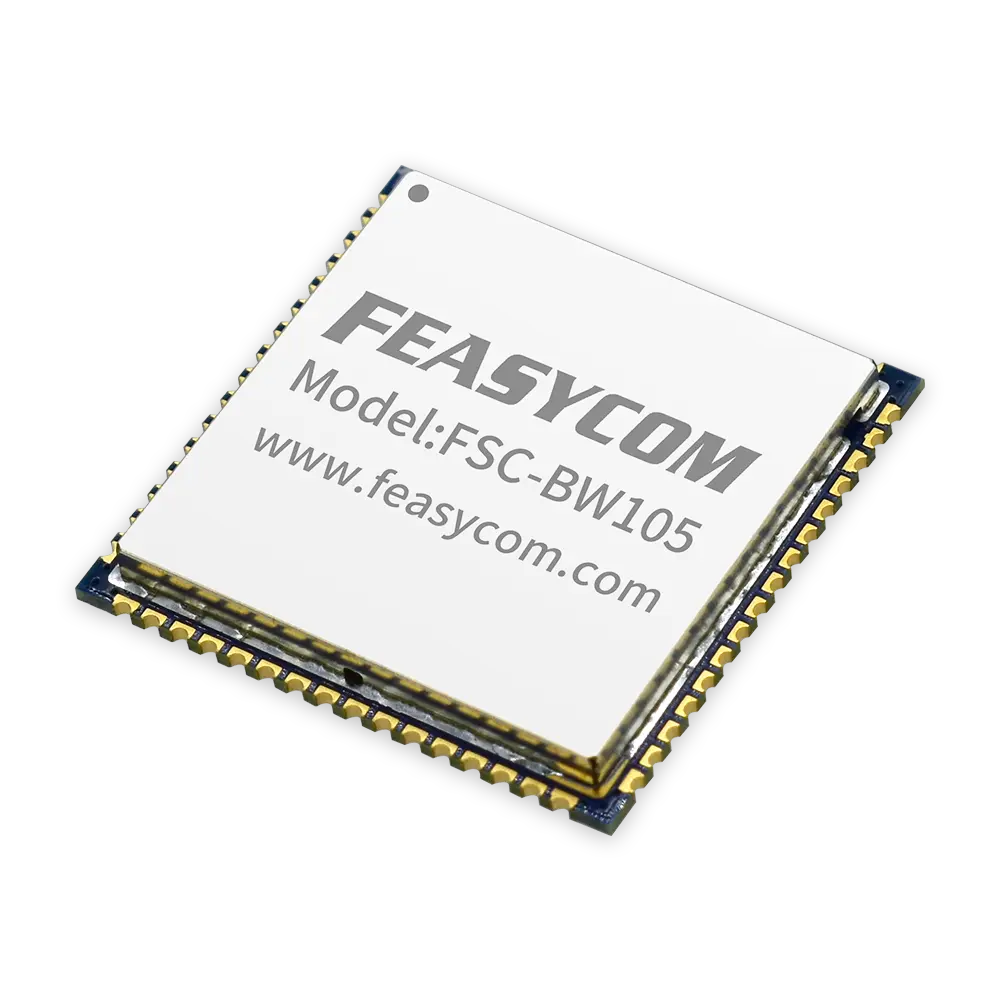

FSC-BW105 QCA6574A双频Wi-Fi 5模块（2×2 MIMO、双模蓝牙5.0、UART/PCM + PCIe）
FSC-BW105模块集成了QCA6574A标准级IC，结合了WLAN和蓝牙技术，支持IEEE 802.11 a/b/g/n/ac标准和蓝牙5.0规范。它具有2×2 MIMO和两个空间流，确保了强大的无线性能。增强的协同共存硬件和算法优化了WLAN和蓝牙的交互，促进了高质量的语音、视频和数据传输的同时进行。FSC-BW105非常适合希望实现无线集成的设计人员，提供灵活性、短开发周期和快速上市能力。
资料下载
- 高度集成的无线局域网（WLAN）系统芯片（SoC），用于5GHz 802.11ac或2.4GHz/5GHz 802.11n WLAN应用
- 支持蓝牙5.0，ANT+，并向后兼容v1.2及更高版本的蓝牙
- 支持ML、LDPC和Rx STBC
- 支持2.4GHz的20/40MHz和5GHz的20/40/80MHz
- 支持BT-WLAN共存和ISM-LTE共存
- 支持蓝牙Class 1和Class 2功率等级传输，无需外部PA（功率放大器）
- 基于选择性AEC Q100和JEDEC测试用例的增强资格
- 单流空间复用速率高达433.3Mbps（在双天线状态下，802.11ac高达867Mbps）
- 用于WLAN的PCIe接口和用于蓝牙的UART/PCM接口
- UART（最大波特率3.2Mbps）
- 适用于表面贴装技术（SMT）的邮票模块
- 铁屏蔽外壳
- 邮票-64封装
- 尺寸（铁屏蔽外壳）：22mm（长）× 22mm（宽）× 2.4mm（高）
- 工作电压：
- VBAT：3.14～3.46V
- VIO：1.71～3.46V
- 符合RoHS/REACH标准
- 外置天线
- 蓝牙配置文件：HFP，A2DP，AVRCP，PBAP，SPP，GATT，HID，DUN，FTP，ANCS
- 支持Android/Linux
| 类别 | 特点 | 值 |
|---|---|---|
| 蓝牙 | ||
| 蓝牙标准 | 5.0双模 | |
| 工作频段 | 2.402～2.480GHz | |
| 蓝牙Class | Class 1和Class 2 | |
| 传输距离 | 音频高达10米，数据高达50米 | |
| 发射功率 | +9dBm（最大） | |
| 接收灵敏度 | -89dBm（最小） | |
| 支持模式 | 从属和主控 | |
| 协议 | HFP，A2DP，AVRCP，SPP，PBAP，HID，DUN，FTP，GATT，ANCS | |
| 最大吞吐量 | 3Mbps | |
| 接口 | UART，PCM | |
| Wi-Fi | ||
| Wi-Fi标准 | IEEE 802.11 b/g/n（2.4G） IEEE 802.11 a/n/ac（5G） |
|
| 传输距离 | 高达100米 | |
| 工作频段 | 2.4GHz和5GHz | |
| 发射功率 | +17dBm（最大） +10dBm（最小） |
|
| 接收灵敏度 | -80dBm（11Mbps） -71dBm（54Mbps） -70dBm（HT20 MCS7） -70dBm（HT40 MCS7） -60dBm（VHT80 MCS9） |
|
| 模式 | WiFi-AP（接入点），WiFi-Station | |
| 最大吞吐量 | 802.11b高达11Mbps 802.11g高达54Mbps 802.11n高达300Mbps 802.11ac高达867Mbps（在双天线状态下） |
|
| 安全性 | WEP，TKIP，AES，WPA，WPA2 | |
| 接口 | PCIe | |
| 通用 | ||
| 尺寸（毫米） | 22 × 22 × 2.4 | |
| 硬件接口 | UART，GPIO，PCIe，PCM/I²S | |
| 天线 | 外置 （双频天线，支持2.4GHz和5.8GHz频率） |
|
| 工作温度 | -40°C ～ +85°C | |
| 存储温度 | -40°C ～ +85°C | |
| 工作电压（VBAT） | 3.14～3.46V | |
| VIO | 1.71～3.46V | |
| 杂项 | 无铅 | 无铅并符合RoHS标准 |
| 保修 | 一年 | |
| 湿度 | 10% ～ 90%（无凝结） | |
| MSL等级 | MSL 3 | |
| ESD等级 | 人体模型：通过±2000V，所有引脚 充电设备模型：通过±250V，所有引脚 |
|
车载音频系统
测量与监控
音频设备
