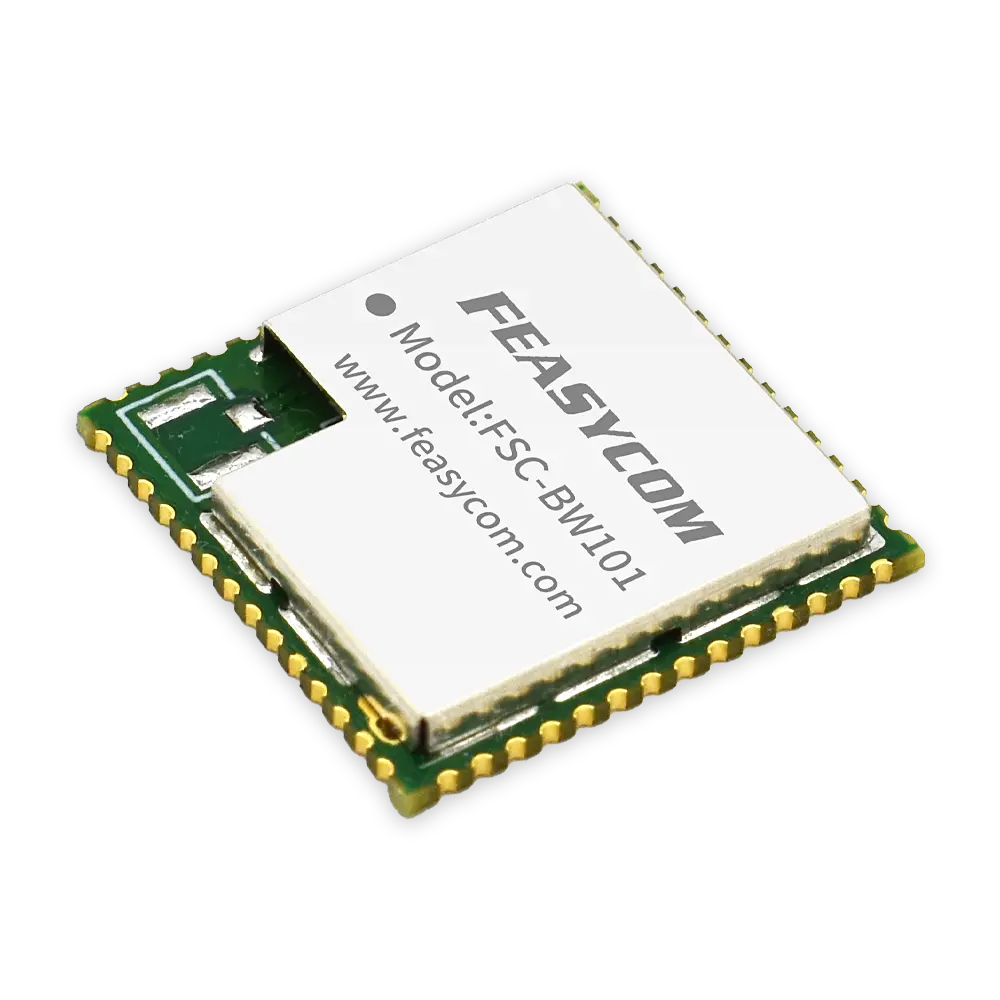

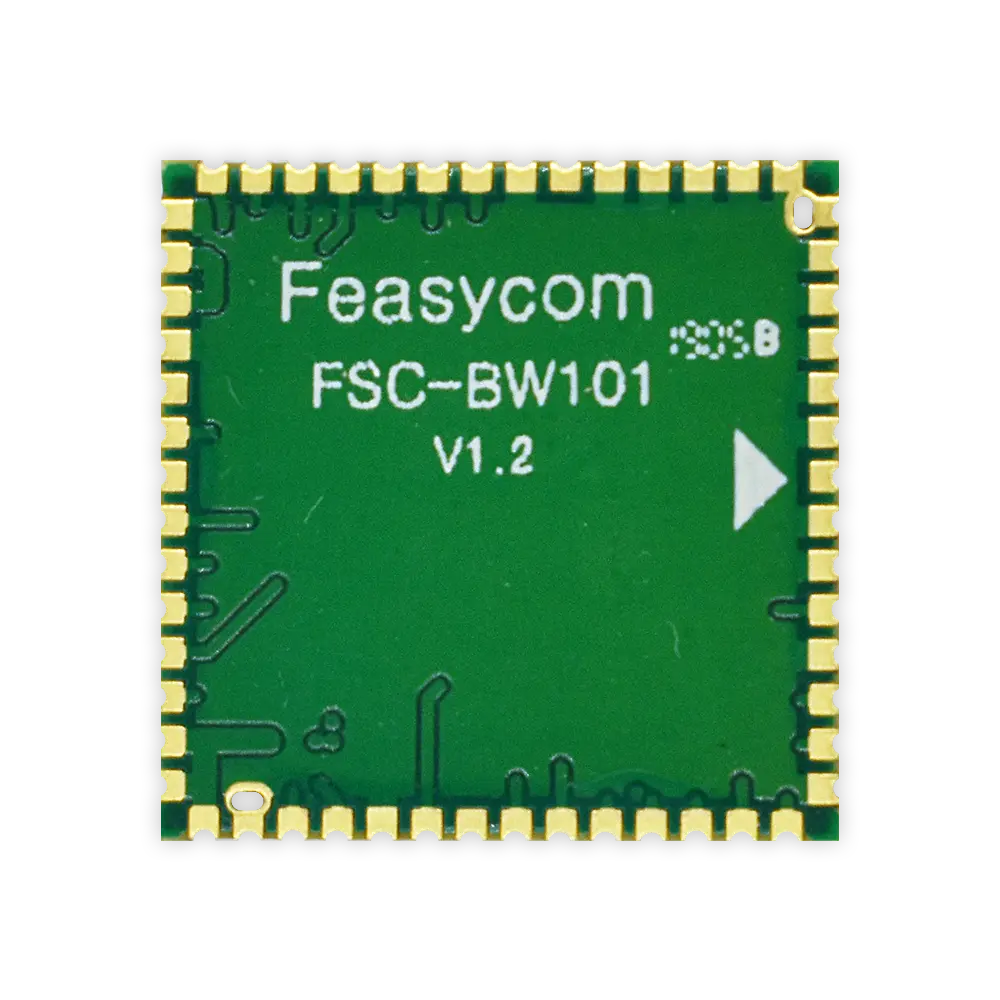

FSC-BW101 QCA1023双频Wi-Fi 5模块（1×1 SISO、双模蓝牙5.0、UART/PCM + SDIO）
FSC-BW101采用QCA1023 IC，是一款高度集成的Wi-Fi蓝牙组合模块，支持1×1 SISO。它集成了IEEE802.11a/b/g/n/ac MAC/基带/无线电和蓝牙5.0 + HS，实现无缝的WLAN/BT和低功耗技术整合。该模块采用先进的协同共存硬件机制和算法，优化WLAN和蓝牙性能，确保高质量的同时语音、视频和传输。FSC-BW101设计易于集成，提供高设计灵活性、短开发周期和快速上市时间，为产品增加无线功能。
资料下载
- 基本
- 支持IEEE 802.11 a/b/g/n/ac无线电，具有虚拟同时双频操作
- 提供高度集成的WLAN系统级芯片（SoC），适用于5GHz 802.11ac或2.4GHz/5GHz 802.11n WLAN应用
- 支持蓝牙5.0+HS、BLE和ANT+，向后兼容蓝牙1.x和蓝牙2.x+EDR
- 支持单端RF端口，设计更干净，成本更低
- 支持2.4GHz的20MHz/40MHz频宽和5GHz的20MHz、40MHz或80MHz频宽
- 支持BT_WLAN共存和ISM-LTE共存
- 工作电压为一个3.3伏电源和1.8V或3.3V的I/O电源。WLAN和BT电源管理使用先进的节能技术，如：
- 为闲置或不活跃的模块停止时钟信号
- 在特定状态下对特定模块进行电压缩放
- 快速启动和稳定电路减少TX
- 活动占空比
- 处理器频率缩放
- 其他优化所有操作状态下功耗的技术
- 包括额外功能，如：
- 低密度奇偶校验（LDPC）
- 1.5Kb的模块一次性可编程（OTP）内存，无需外部闪存，进一步减少外部组件数量和BOM成本
- 支持无需外部PA的Class 1和Class 2功率级别传输的BT
- 模块WLAN驱动程序执行，支持IEEE 802.11功能
- WLAN主机接口选项
- 低功耗SDIO 3.0/2.0接口用于WLAN，UART/PCM接口用于蓝牙
- BT主机数字接口（可以与下面的接口同时使用）
- UART（最大波特率3.2Mbps）
- 单端RF端口，设计更干净，成本更低
- 2.4GHz的20/40MHz和5GHz的20/40/80MHz
- 用于蓝牙音频的PCM
- 适用于表面贴装技术（SMT）的邮票模块
- 铁屏蔽壳
- 邮票-56封装
- 尺寸（铁屏蔽壳）：17mm（长）× 17mm（宽）× 2.4mm（高）
- 工作电压：VDD_3V3_WL（3.14到3.46V）；VDD_IO（1.71到3.46V）
- 符合RoHS/REACH规范
- 工业级的工作温度范围
- 蓝牙
- 蓝牙5.0，并向后兼容1.x、2.x+EDR、3.x和4.0
- 支持无需外部PA的Class 1和Class 2功率级别传输
- UART（最大波特率3.2Mbps）
- 用于蓝牙音频的PCM
- WLAN
- 符合IEEE 802.11ac（支持WPA、WPA2/WPA3）
- 单流空间复用，数据速率高达433.3Mbps
- 支持20、40和80MHz频道，可选SGI（256 QAM调制）
- 完全兼容IEEE 802.11 a/b/g/n，并具有增强性能
- 低功耗SDIO 3.0/2.0接口用于WLAN
| 类别 | 特性 | 值 |
|---|---|---|
| 蓝牙 | ||
| 蓝牙标准 | 5.0双模 | |
| 工作频段 | 2.402～2.480GHz | |
| 接口 | UART、PCM | |
| Wi-Fi | ||
| 工作频段 | 2.412～2.484GHz，4.900～5.925GHz | |
| 接口 | SDIO | |
| 通用 | ||
| 尺寸（mm） | 17 × 17 × 2.4 | |
| 工作温度 | -40°C ～ +85°C | |
| 存储温度 | -40°C ～ +85°C | |
| VDD_3V3_WL | 3.3V（典型值） | |
| VDD_IO | 1.8～3.3V（典型值） | |
| 杂项 | 无铅 | 无铅和符合RoHS |
| 保修 | 一年 | |
| 湿度 | 10% ～ 90%（非凝结） | |
| MSL等级 | MSL 3 | |
| ESD等级 | 人体模型：通过±2000V，所有引脚 电荷设备模型：通过±400V，所有引脚 |
|
资产追踪
智能家居
智能安防
智慧网络
智慧能源
智慧城市
音频设备
无线物联网
访问控制
工业自动化
传感器
车载音频系统
