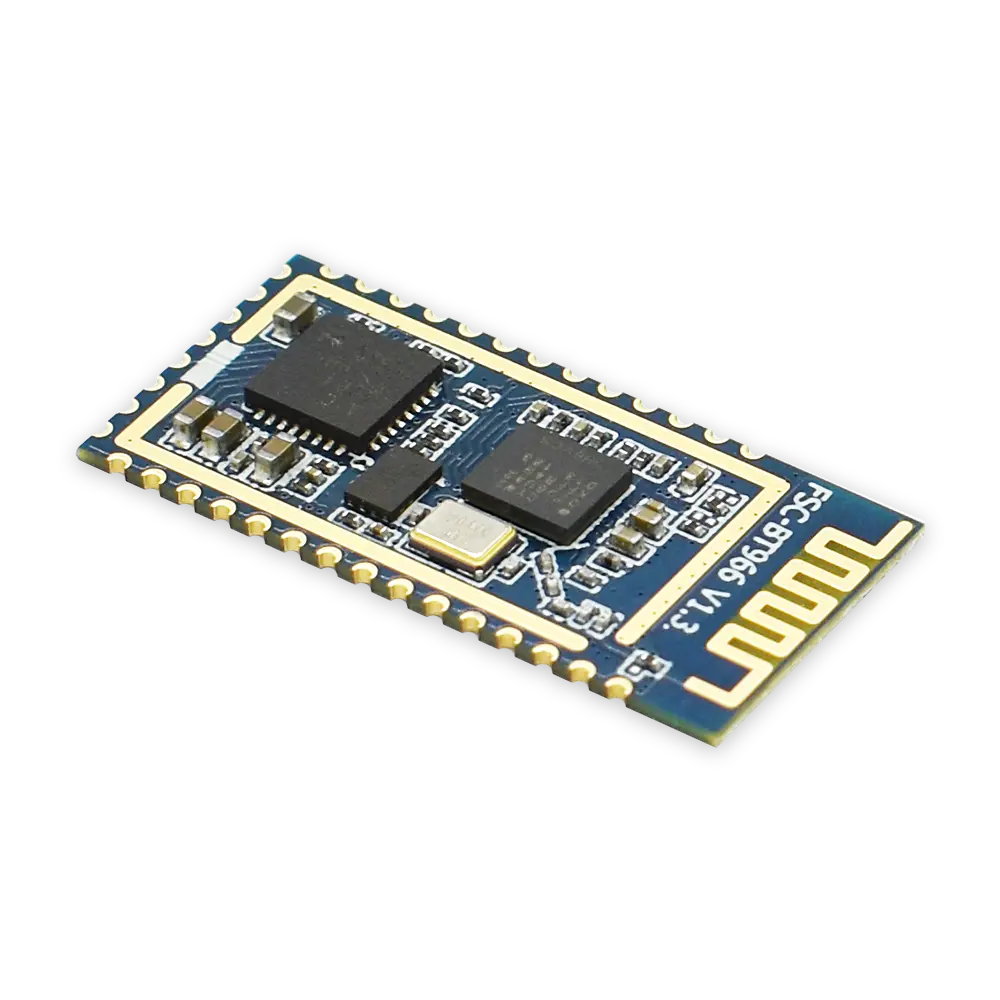

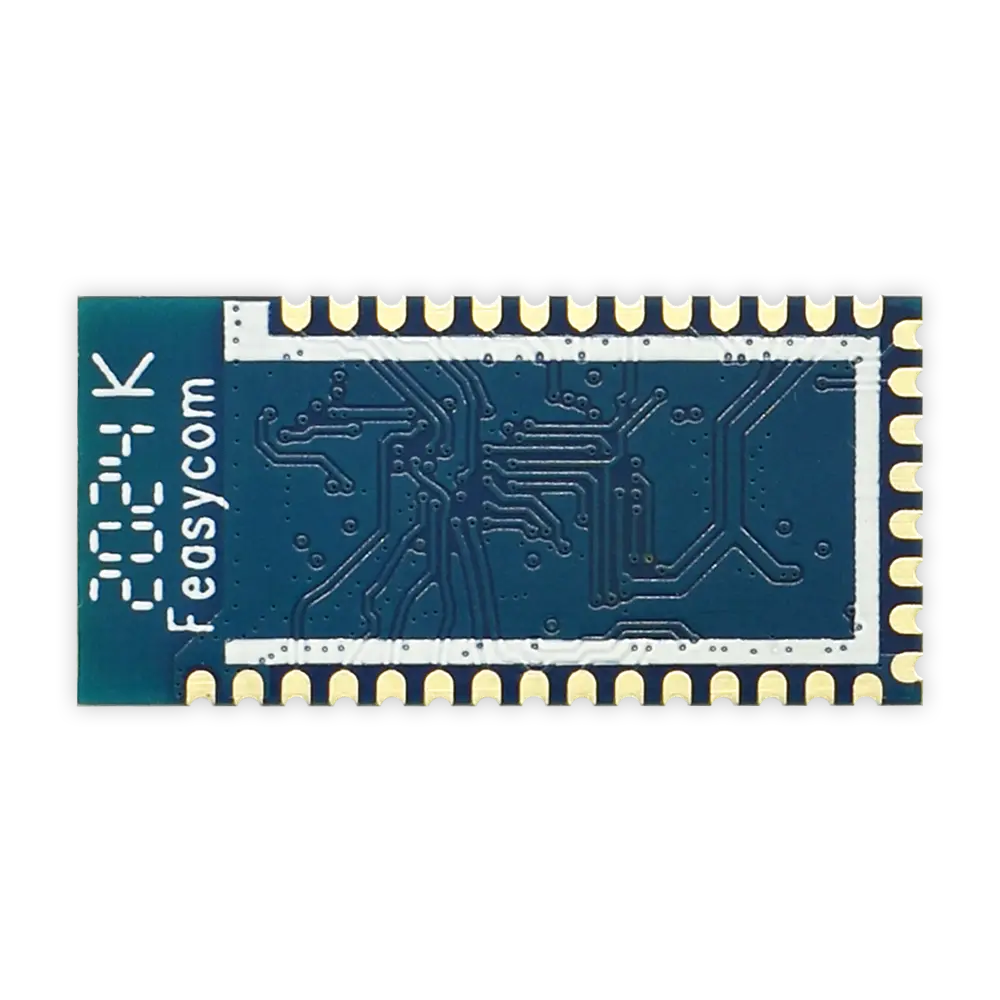

FSC-BT966蓝牙5.0音频模块
FSC-BT966是一款基于CP008蓝牙芯片的蓝牙5.0双模音频模块，支持经典蓝牙（BR/EDR）和蓝牙低功耗（BLE），适用于音频和数据通信。它集成了一个带有嵌入式闪存的应用处理器、高性能立体声编解码器、电源管理子系统、I²S、SPI、LED驱动器、PWM和ADC于一个SoC芯片内。这种带闪存的双核架构使制造商可以轻松地通过新功能来区分他们的产品，而不会延长开发周期。FSC-BT966模块默认配备了功能强大且用户友好的飞易通固件，用户可以通过串行接口使用简单的AT命令访问蓝牙功能，就像蓝牙调制解调器一样。这使得FSC-BT966成为希望在设计中整合蓝牙无线技术的开发者的理想解决方案。
资料下载
- 符合蓝牙5.0规范，支持双模蓝牙（BR/EDR和BLE）
- 支持HFP/HSP、A2DP、AVRCP、PBAP、MAP、SPP和GATT
- Broadcom专有的LE数据速率高达2Mbps
- 符合BLE HID协议版本1.00
- 符合蓝牙设备ID协议版本1.3
- 支持通用访问协议（GAP）
- 支持自适应频率跳频（AFH）
- 卓越的接收灵敏度
- 集成的ARM Cortex-M3微处理器核心
- 片上上电复位（POR）
- 集成的低压差稳压器（LDO）
- PCM/I²S接口
- I²C接口（兼容NXP I²C从设备）
- 符合RoHS标准
- 工作温度范围：-30°C ～ +85°C
| 类别 | 特点 | 实施 |
|---|---|---|
| 无线规范 | 片上芯片 | CP008 |
| 蓝牙版本 | 5.0双模 | |
| 工作频率 | 2.402～2.480GHz | |
| 最大发射功率 | +12dBm | |
| 典型接收灵敏度 | -93.5dBm | |
| 空中数据速率 | 3Mbps（经典蓝牙BR/EDR） | |
| 调制 | GFSK，π/4-DQPSK，8-DPSK | |
| 主机接口和外设 | UART接口 | TX，RX，CTS，RTS |
| 通用输入/输出 | ||
| 默认115200，N，8，1 | ||
| 波特率支持从1200到921600 | ||
| 5、6、7、8数据位字符 | ||
| GPIO | 最多6条（可配置） | |
| 输出驱动强度（3.3V时为8mA） | ||
| 所有这些GPIO都可以配置为ADC输入 | ||
| I²C接口 | 高达400Kbps的主I²C接口 | |
| 电源电压 | 电源 | VDD：3.0～3.6V |
| 物理 | 尺寸（mm） | 13 × 26.9 × 2.0；焊盘间距1.0 |
| 环境 | 工作温度 | -30°C ～ +85°C |
| 存储温度 | -40°C ～ +105°C | |
| 杂项 | 无铅 | 无铅和符合RoHS标准 |
| 保修 | 一年 | |
| 湿度 | 10% ～ 90%（非冷凝） | |
| MSL等级 | MSL 3 | |
| ESD等级 | 人体模型：2类2kV（所有引脚） | |
| 充电设备模型：3类500V（所有引脚） |
音频设备
车载音频系统
智能家居
智慧零售
