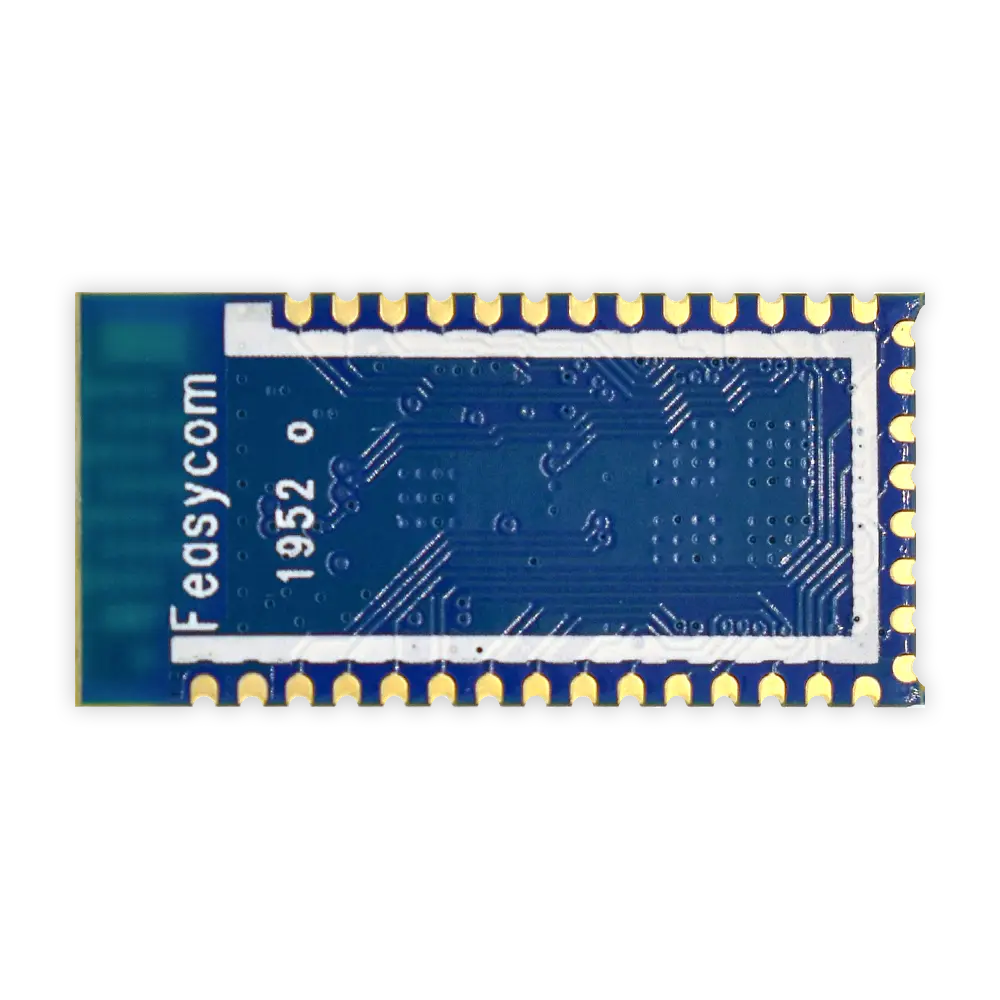

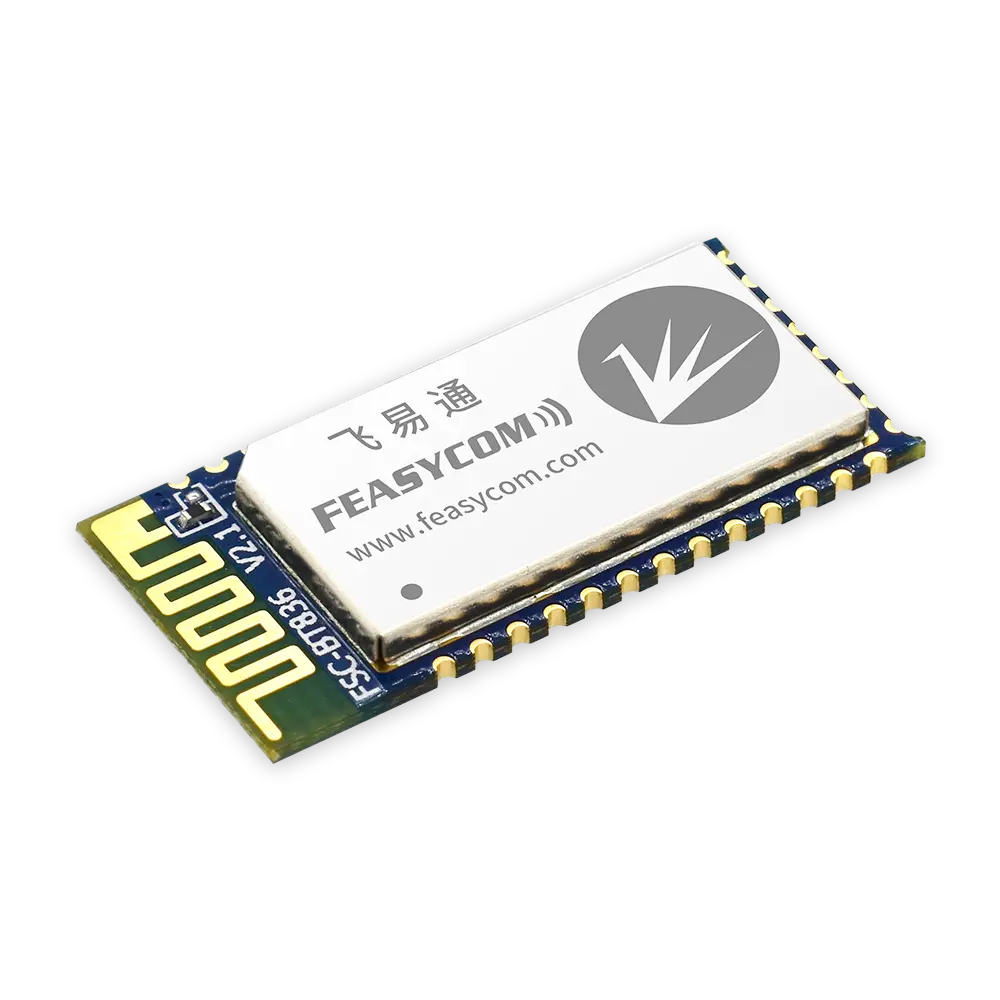

FSC-BT836B RTL8761BTV双模蓝牙5.3低功耗多主一从高速数传模块（高输出功率）
FSC-BT836B是一款双模蓝牙5.3低功耗高速数传模块，支持SPP、HID、GATT和ATT等协议。它具有多种硬件接口，包括UART、USB、PCM、I²C、AIO和PIO，并集成了高性能MCU、蓝牙控制器和芯片天线于一体的紧凑封装中，便于集成到小型产品中。通过UART进行编程，用户可以通过AT命令配置模块。借助飞易通的蓝牙协议栈，它提供了广泛的应用可能性。
资料下载
- 符合蓝牙5.3/4.2/4.0/3.0/2.1/2.0/1.2/1.1规范
- 邮票大小的封装
- 低功耗
- 支持蓝牙BR/BLE的最大输出功率为+10dBm
- 支持蓝牙EDR的最大输出功率为+7.5dBm
- 接收灵敏度：最小值-94dBm（2Mbps EDR），最小值-98dBm（BLE）
- 默认 UART波特率为115.2Kbps，支持1200bps至921.6Kbps
- UART、I²C、USB硬件接口
- 支持OTA升级
- 支持SPP、HID、GATT、ATT、GAP
- 睡眠模式功耗（VDD_3V3为3.3V）
- 可发现：2.5mA
- BR/EDR连接：9.89mA
- LE连接：6.15mA
- 工作模式功耗（VDD_3V3为3.3V）
- 可发现：21.75mA
- BR/EDR 连接：24.92mA
- LE 连接：20.79mA
- BR/EDR连接（115200bps）：25.11mA
| 产品型号 | FSC-BT836B |
|---|---|
| 芯片 | RTL8761BTV |
| 尺寸（毫米） | 13 × 26.9 × 2.4 |
| 蓝牙标准 | 5.3双模 |
| 电源 | 3.3V DC |
| 输出功率 | +4.5dBm（默认所有数据率） 最大值+10dBm（BR/BLE） 最大值+7.5dBm（EDR） |
| 最小灵敏度 | -94dBm（2Mbps EDR） -98dBm（BLE） |
| 工作频段 | 2.402～2.480GHz ISM频段 |
| 调制模式 | GFSK，π/4-DQPSK，8-DPSK |
| 基带晶振 | 40MHz |
| 跳频及信道 | 1600跳/秒，1MHz信道间隔，79个信道（蓝牙5.x为2MHz信道间隔） |
| RF输入阻抗 | 50欧姆 |
| 天线 | 集成芯片天线 |
| 接口 | 数据：UART（标准），I²C 其他：PIO，AIO，PWM，USB |
| 协议 | SPP，HID，GATT，ATT，GAP |
| 高级功能 | OTA |
| 工作温度（可选） | 0ºC ～ +70ºC -20ºC ～ +85ºC |
| 最大工作湿度 | 60% |
| 环境 | 符合RoHS标准 |
工业自动化
销售终端机
智能医疗
资产追踪
穿戴设备
测量与监控
