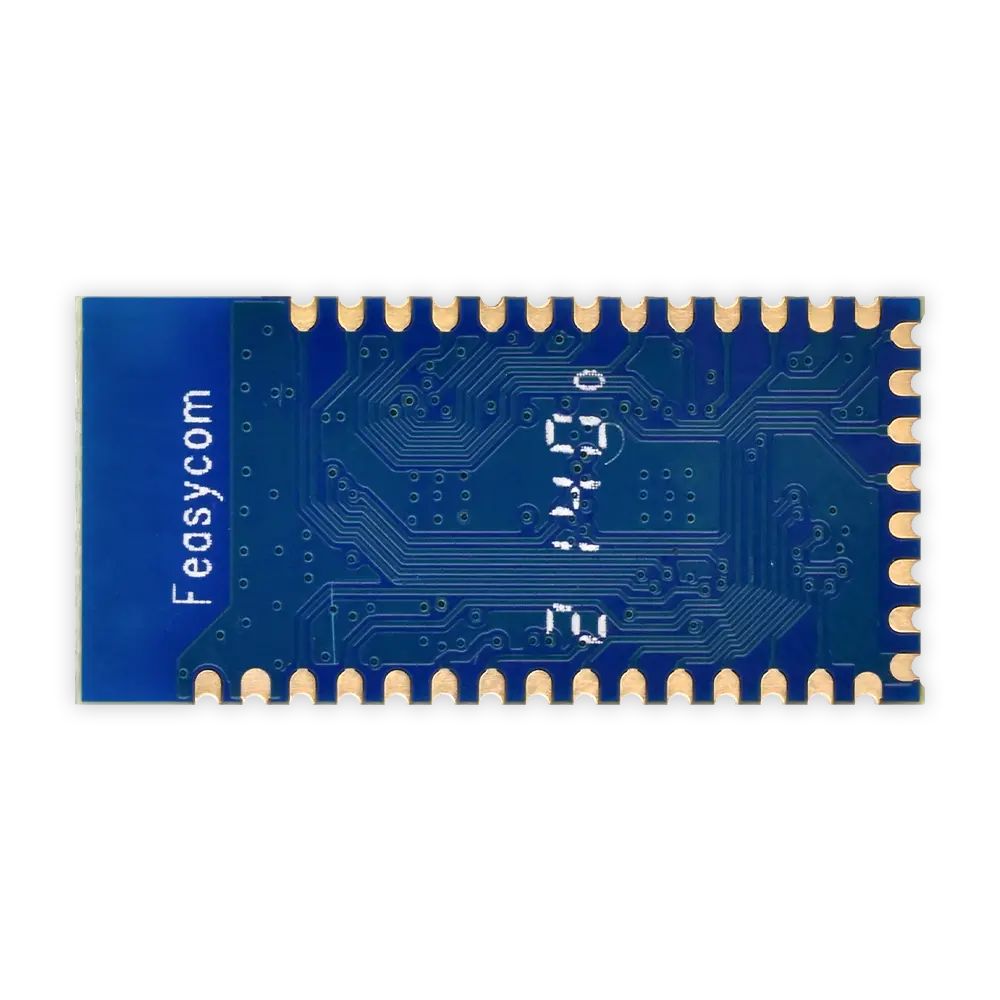

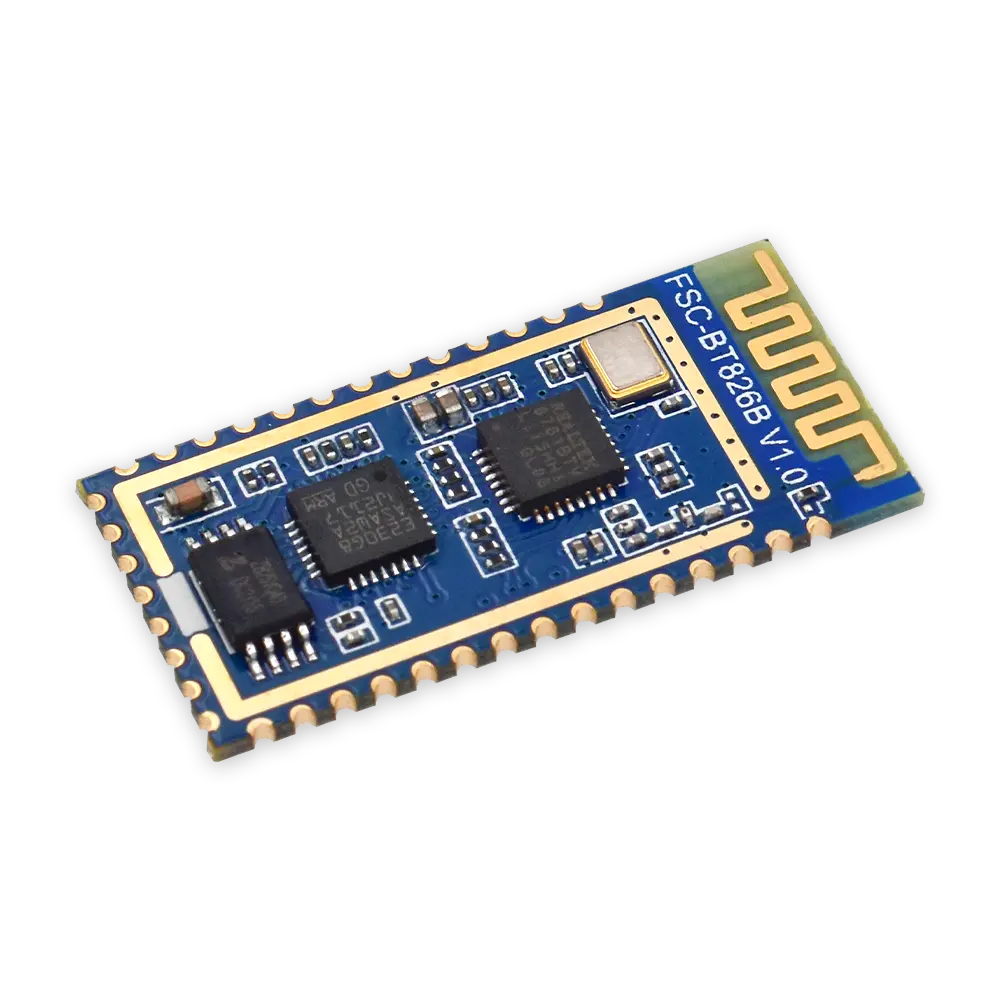

FSC-BT826B RTL8761BTV双模蓝牙5.3低功耗主从一体数传模块（高输出功率，支持iBeacon）
FSC-BT826B是一款双模蓝牙5.3低功耗数传模块，专为高速无线打印机应用优化。它提供高速数据传输能力：通过SPP协议与Android操作系统设备连接时，支持最高数据传输速率为80KB/s；通过GATT协议与iOS系统设备连接时，支持最高数据传输速率为65KB/s。这确保了快速可靠的数据传输，促进了设备之间的快速高效通信。FSC-BT826B采用为打印机应用优化的设计，提供稳健和高性能的连接解决方案。其对多主配置和高速数据传输的支持使其成为广泛工业应用的理想选择。
资料下载
- 符合蓝牙5.3规范
- 邮票大小的外形
- 低功耗
- 支持蓝牙BR/BLE最高输出功率为+10dBm
- 支持蓝牙EDR最高输出功率为+7.5dBm
- 接收灵敏度：最小-94dBm（2Mbps EDR）
- 接收灵敏度：最小-98dBm（BLE）
- 默认UART波特率为115.2Kbps，支持从1200bps到921.6Kbps
- UART、I²C硬件接口
- 支持OTA升级（可选）
- 蓝牙协议栈支持：SPP、HID、GATT、ATT、GAP
- 支持iBeacon
| 产品型号 | FSC-BT826B |
|---|---|
| 芯片 | RTL8761BTV |
| 尺寸（毫米） | 13 × 26.9 × 2 |
| 蓝牙标准 | 5.3双模 |
| 电源 | 3～3.6V直流 |
| 输出功率 | +4.5dBm（所有数据速率的默认值） 最大+10dBm（BR/BLE） 最大+7.5dBm（EDR） |
| 最小灵敏度 | -94dBm（2Mbps EDR） -98dBm（BLE） |
| 工作频段 | 2.402～2.480GHz ISM 频段 |
| 调制 | GFSK、π/4-DQPSK、8-DPSK |
| 基带晶体振荡器 | 40MHz |
| 跳频和信道 | 1600跳/秒，1MHz信道间距，79个信道（蓝牙5.x为2MHz信道间距） |
| 射频输入阻抗 | 50欧姆 |
| 天线 | 集成芯片天线 |
| 接口 | UART、I²C、PCM/I²S |
| 协议 | SPP、HID、GATT、ATT、GAP |
| 高级功能 | Airsync、iBeacon、OTA（可选） |
| 工作温度 | -20ºC ～ +85ºC |
| 工作湿度 | 10% ～ 95%（非冷凝） |
| 环境 | 符合RoHS标准 |
固件
| 模块型号 | 固件类型 | 协议和特性 |
|---|---|---|
| FSC-BT826B | 打印机（7+1） | SPP、BLE、OTA |
| FSC-BT826B | 通用程序 | SPP、BLE、HID |
工业自动化
测量与监控
资产追踪
无线支付
智能医疗
穿戴设备
