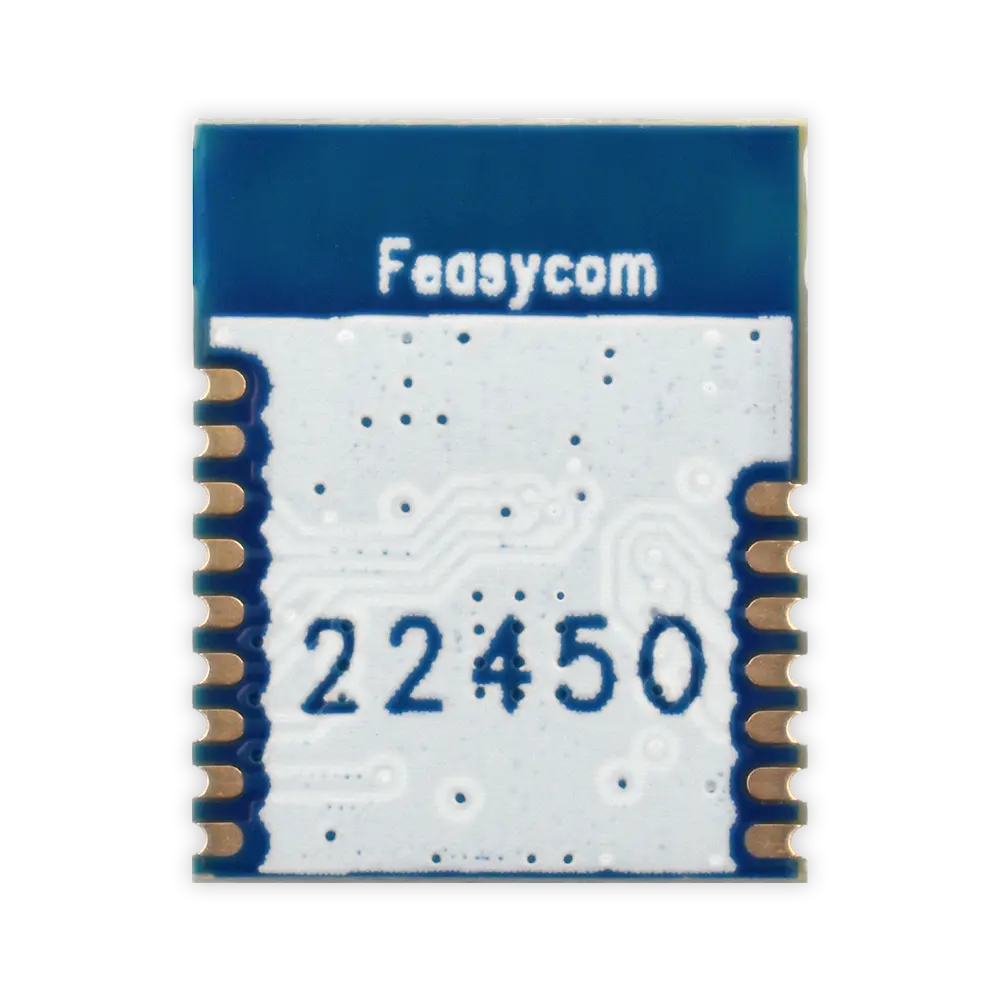

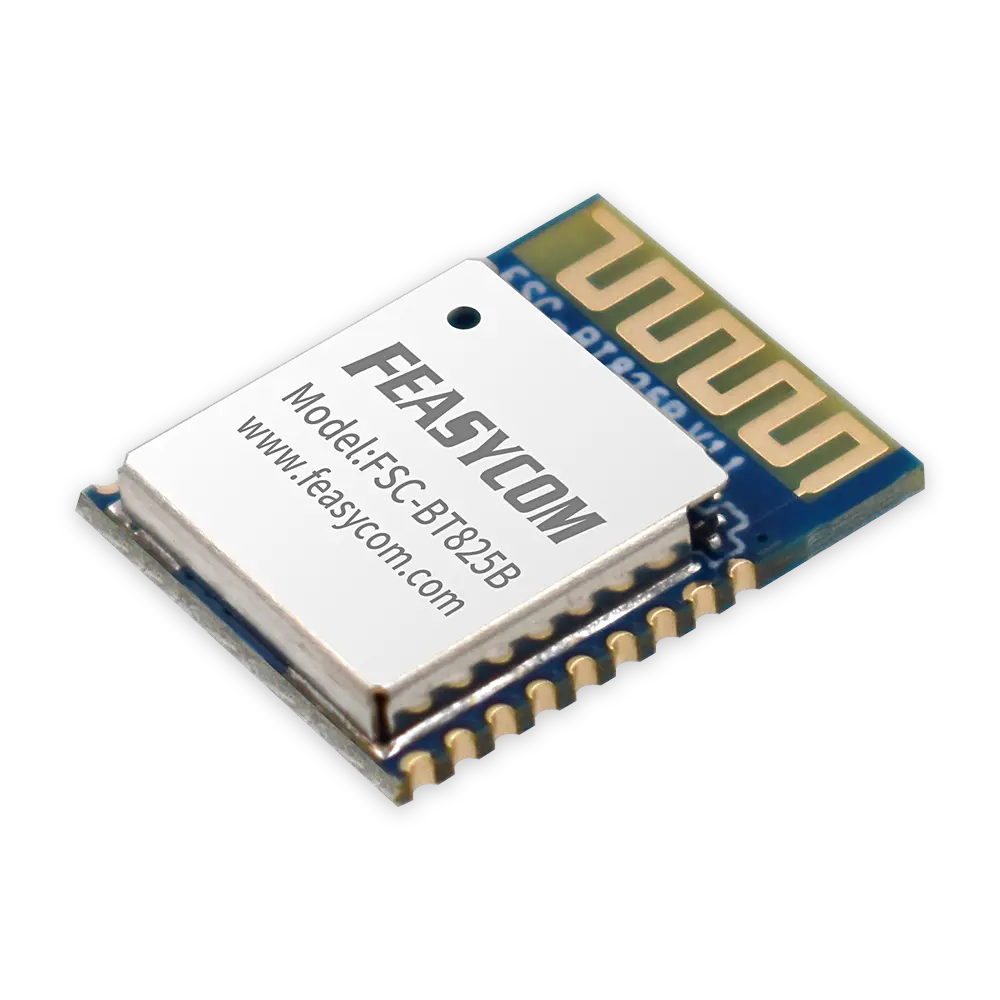

FSC-BT825B RTL8761BTV双模蓝牙5.3数传模块
FSC-BT825B是一款完全集成的蓝牙模块，符合蓝牙5.3规格的双模协议（BR/EDR/BLE）。它支持多种协议如SPP、BLE、FTP、ANCS和iBeacon。该模块将基带控制器集成在紧凑的封装中，并支持外置天线，为设计师提供了更大的产品设计灵活性。通信通过UART端口进行，并且借助飞易通的蓝牙协议栈，客户可以轻松地将其集成到他们的软件中。
资料下载
- 符合蓝牙5.3规格
- 邮票大小的外形尺寸，10.8mm × 13.5mm × 1.8mm
- 支持蓝牙BR/BLE的最大输出功率为+10dBm
- 支持蓝牙EDR的最大输出功率为+7.5dBm
- 接收灵敏度：-94dBm（2Mbps EDR，最小值）
- 接收灵敏度：-98dBm（BLE，最小值）
- 默认UART波特率为115.2Kbps，支持1200bps至921.6Kbps
- UART，PCM数据连接接口
- 支持SPP、HFP/HSP、A2DP、AVRCP、MAP、FTP及所有BLE协议
| 产品型号 | FSC-BT825B |
|---|---|
| 芯片 | RTL8761BTV |
| 尺寸（毫米） | 10.8 × 13.5 × 1.8 |
| 蓝牙规格 | 5.3双模 |
| 电源 | 3～3.6V直流 |
| 输出功率 | +4.5dBm（默认所有速率） +10dBm（BR/BLE速率下的最大值） +7.5dBm（EDR速率下的最大值） |
| 最小灵敏度 | -94dBm（2Mbps EDR） -98dBm（BLE） |
| 工作频段 | 2.402～2.480GHz ISM频段 |
| 调制 | GFSK，π/4-DQPSK，8-DPSK |
| 基带晶体OSC | 40MHz |
| 跳频和通道 | 1600次/秒，1MHz通道间距，79个通道（蓝牙5.x为2MHz通道间距） |
| RF输入阻抗 | 50欧姆 |
| 天线 | 默认内置，可选外置 |
| 接口 | UART（数据），PCM（音频） |
| 协议 | SPP、BLE（标准）、FTP、ANCS、HFP、A2DP、AVRCP、MAP（可选） |
| 工作温度 | -20ºC ～ +85 ºC |
| 工作湿度 | 10% ～ 95%（非冷凝） |
| 环境 | 符合RoHS |
音频设备
智能医疗
工业自动化
测量与监控
资产追踪
销售终端机
穿戴设备
