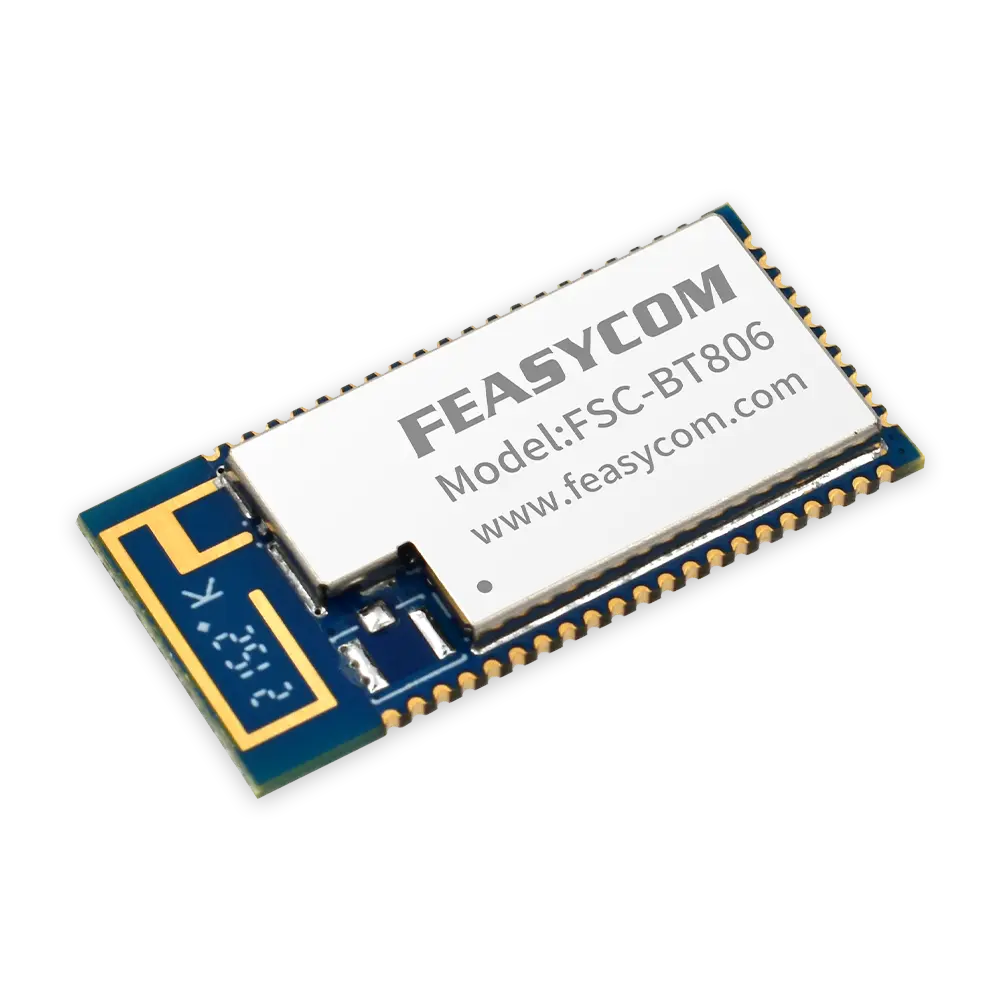

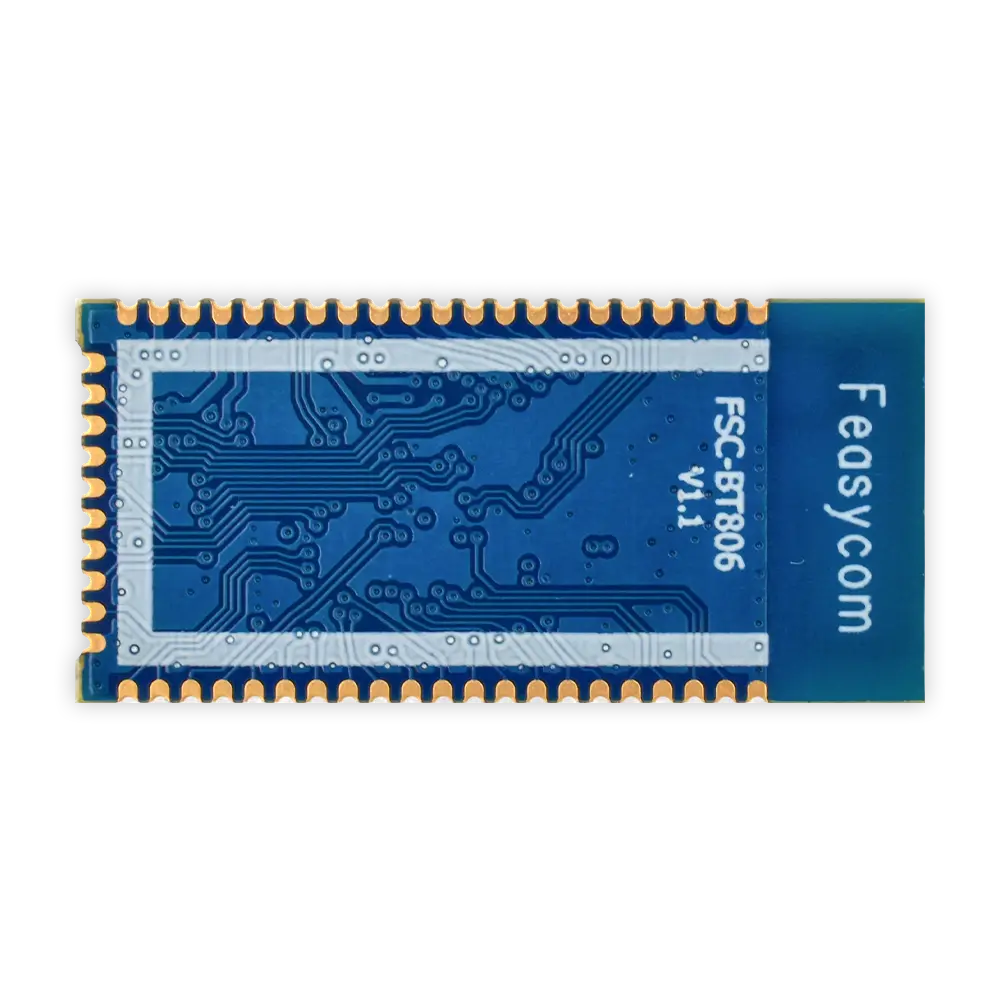

FSC-BT806B CSR8675蓝牙5.0音频收发主从一体模块
FSC-BT806B是一款蓝牙5.0双模模块，基于飞易通蓝牙协议栈为音频和数据通信提供了一个完全符合蓝牙低功耗规范的系统。它集成了超低功耗DSP和带有嵌入式闪存的应用处理器、高性能立体声编解码器、电源管理子系统、I²S、LED驱动器和ADC I/O于单个SOC IC中。闪存记忆的双核架构使制造商能够在不延长开发周期的情况下，通过新功能轻松区分其产品。FSC-BT806B模块默认内置强大且易于使用的飞易通固件，允许用户通过类似蓝牙调制解调器的串行接口上的简单ASCII命令访问蓝牙功能。因此，FSC-BT806B是希望将蓝牙无线技术集成到其设计中的开发人员的理想解决方案。
资料下载
- 支持蓝牙5.0/4.0/3.0/2.1/2.0/1.2/1.1和Class 1.5
- 80MHz RISC MCU和80MIPS Kalimba DSP
- 立体声编解码器，带有2个ADC通道和最多4个麦克风输入（包括偏置发生器和数字麦克风支持）
- 支持CSR的最新CVC技术，用于窄带和宽带语音连接，包括风噪音消减
- 音频接口：I²S/PCM和SPDIF
- 音乐增强：SBC、MP3、AAC 和 AAC+、Faststream编解码、aptX、5频段EQ、3D立体声分离等
- 支持HSP、HFP、A2DP、AVRCP、PBAP、MAP、SPP和BLE
- 支持多点HFP连接到2部手机进行语音通话
- 支持多点A2DP连接到2个A2DP源进行音乐播放
- 3个硬件LED控制器（用于RGB）
- UART、I²C、SPI、PIO、AIO、USB控制接口
- 邮票大小的外形尺寸
- 内置RF组合滤波器，内置PCB天线支持外置天线
- 支持快速充电，最高达200mA，无需外部组件
- 符合RoHS标准
- 工业温度范围：-40°C ～ +85°C
| 类别 | 特性 | 实现 |
|---|---|---|
| 无线规格 | 板载芯片 | CSR8675 |
| 蓝牙低功耗 | V5.0双模式蓝牙低功耗无线电 | |
| 软件符合蓝牙核心v5.0规范 | ||
| 支持蓝牙基本速率/EDR和低功耗连接 | ||
| 同时支持3个蓝牙低功耗连接和基本速率A2DP | ||
| 频率 | 2.402～2.480GHz | |
| 最大发射功率 | +10dBm | |
| 典型接收灵敏度 | -88dBm | |
| 应用程序可用的实时数字化RSSI | ||
| 原始数据速率（空中） | 3Mbps（经典蓝牙BR/EDR） | |
| 主机接口和外设 | UART接口 | TX, RX, CTS, RTS |
| 通用I/O | ||
| 默认115200, N, 8, 1 | ||
| 支持1200到921600的波特率 | ||
| 8数据位字符 | ||
| GPIO | 23（最大-可配置）行 | |
| 输出驱动强度（4mA） | ||
| 上拉电阻（33KΩ）控制 | ||
| 读取引脚电平 | ||
| I²C接口 | 1个（硬件I²C接口），最高400Kbps主/从I²C接口 | |
| SPI接口 | SPI调试和编程接口，带读取访问禁用锁定 | |
| ADC接口 | 模拟输入电压范围：0～1.3V | |
| 支持单10位ADC和10位DAC | ||
| 1个通道（从GPIO总数中配置） | ||
| USB接口 | 1个全速（12Mbps） | |
| 数字音频参数 | 80MHz RISC MCU和120MIPS Kalimba DSP 支持高达120MIPS的DSP，用于密集的数字信号处理算法 | |
| 24位音频 | ||
| 支持的采样率为8, 11.025, 16, 22.05, 32, 44.1, 48, 96kHz和192kHz（仅DAC） | ||
| 配置文件 | BR/EDR | SPP（串行端口配置文件）- 最高600Kbps |
| 支持A2DP/AVRCP/HFP/HSP/HID/PBAP/SPP配置文件 | ||
| 蓝牙低功耗 | GATT客户端和外围设备 - 任意自定义服务 | |
| 同时支持BR/EDR和BLE | ||
| 最大连接数 | BR/EDR | 最多7个活动从设备 |
| 蓝牙低功耗 | 1个外围连接，最多5个中心连接 | |
| 固件升级 | 通过UART | |
| USB | ||
| SPI | ||
| 供电电压 | 供电 | VDD_IO：1.7V ~ 3.6V；VBAT_IN：2.8V ~ 4.3V |
| 功耗 | 最大峰值电流（发射功率@+10dBm TX）：85mA | |
| 待机模式（等待事件）- <1mA（待定） | ||
| 深度睡眠 - ~300uA（待定） | ||
| 物理 | 尺寸（毫米） | 13 × 26.9 × 2.2；焊盘间距1.0 |
| 环境 | 工作温度 | -40°C至+85°C |
| 储存温度 | -40°C至+105°C | |
| 其他 | 无铅 | 无铅和RoHS合规 |
| 保修 | 一年 | |
| 湿度 | 10% ~ 90%不凝结 | |
| MSL等级 | MSL 3（符合JEDEC J-STD-020） | |
| ESD等级 | 人体模型：Class-2 | |
| 机器模型：Class-200V | ||
| 充电设备模型：Class II |
固件
| 编号 | 应用 | 配置文件 |
|---|---|---|
| FSC-BT806B | 音频主设备和数据 | HFP（源），A2DP（源），BLE，SPP，串行升级 |
| FSC-BT806B | 音频和数据 | HFP（接收），A2DP（源和接收），AVRCP（接收），BLE，SPP，串行升级 |
| FSC-BT806B | 广播音频 | A2DP，AVRCP，BLE，串行升级 |
| FSC-BT806B | 其他 | 定制 |
音频设备
车载音频系统
消费电子
