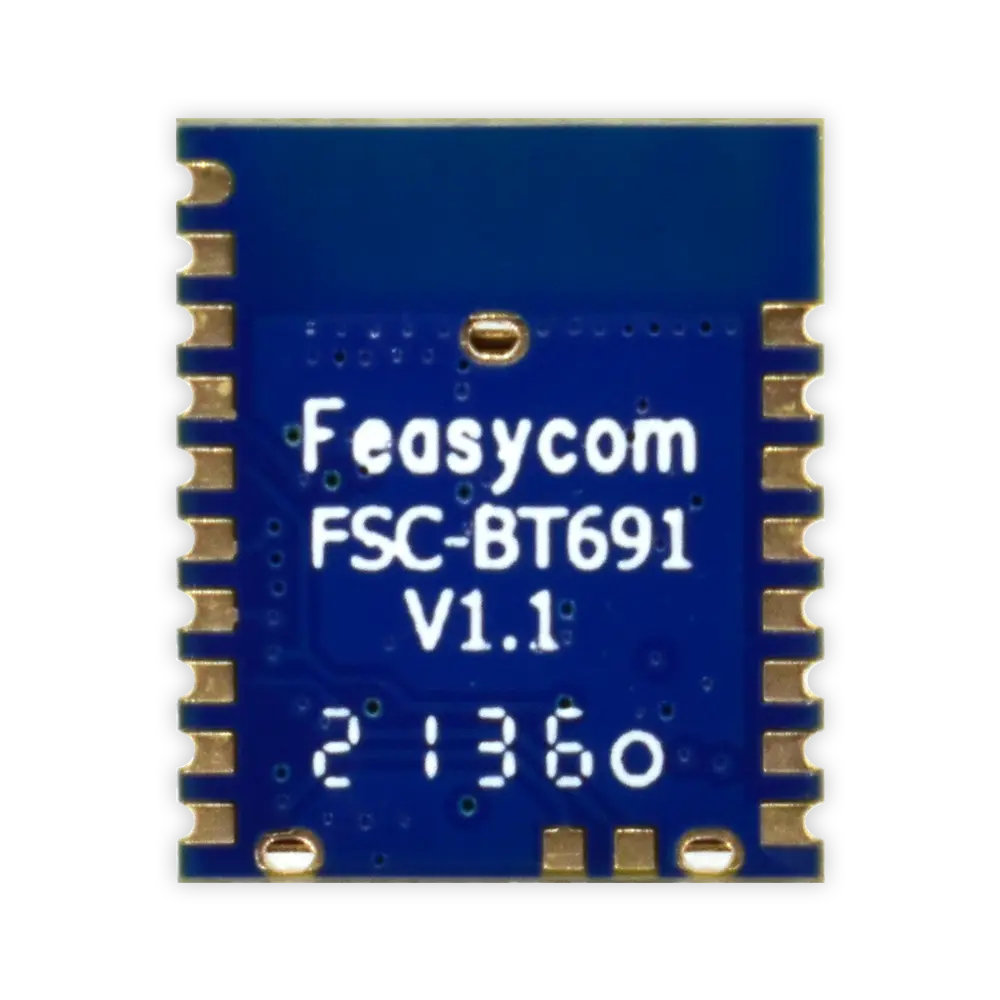

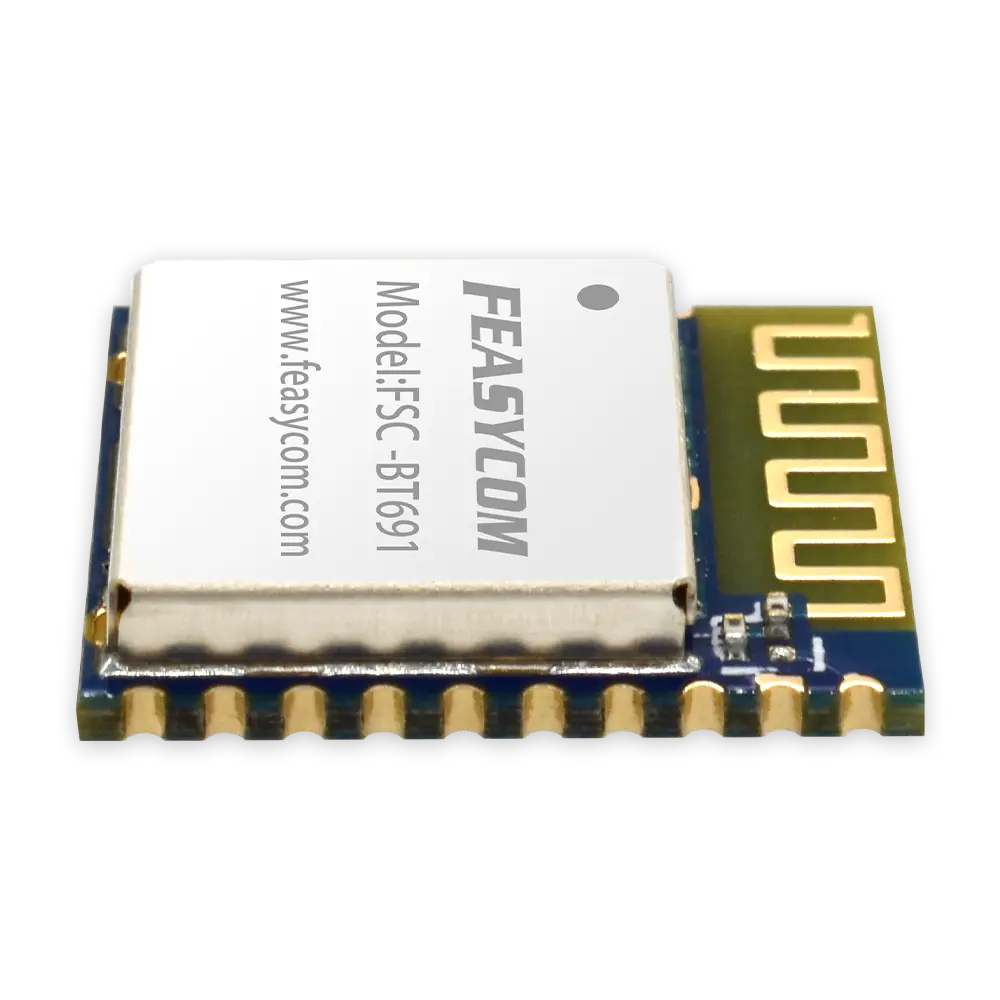

FSC-BT691 DA14531 BLE 5.1模块（小尺寸、超低功耗，适用于蓝牙信标、标签和追踪器等）
FSC-BT691是一款蓝牙低功耗（BLE）5.1模块，具有2.4GHz收发器和带48kB RAM和32kB一次性可编程（OTP）存储器的ARM Cortex-M0+微控制器。它既可以作为独立的应用处理器，也可以作为托管系统中的数据泵。其低功耗RF和MCU电流消耗以及低功耗模式操作，确保了适用于小型纽扣电池和能量收集应用的长电池寿命。该模块固件支持全面的BLE协议，包括L2CAP、安全管理器（SM）、ATT、GATT和GAP，兼容所有蓝牙SIG和自定义配置文件。它被设计用于广泛的应用，包括一次性产品、无线传感器节点、信标、近距离标签、追踪器、智能HID设备如触控笔、键盘、鼠标和触控板，以及玩具、医疗和工业应用。
- 符合蓝牙低功耗BLE 5.1规范
- 支持多达3个BLE连接
- 典型的冷启动到无线电激活时间为35ms
- 带有SWD接口的16MHz 32位ARM® Cortex-M0+
- 专用链路层处理器
- AES-128加密处理器
- 32kB一次性可编程（OTP）
- 48kB可保持系统RAM
- 144kB ROM
- 无时钟休眠模式：270nA
- 用于电池电压监控的10-bit ADC
- 内置温度传感器用于晶圆温度监控
- TX 3.5mA，RX 2.2mA（带DC-DC的系统电流，VBAT_HIGH=3V和0dBm）
- 可编程的发射输出功率:-19.5dBm ～ +2.5dBm
- -94dBm接收灵敏度
- 支持SPI、UART、I²C接口
- 支持OTA升级
- 宽工作电压范围：1.65～3.6V
- 工作温度范围：-40°C ～ +85°C
| 类别 | 特性 | 值 |
|---|---|---|
| 无线规格 | 蓝牙版本 | BLE 5.1 |
| 工作频率 | 2.400～2.4835GHz | |
| 发射功率 | -19.5dBm ～ +2.5dBm | |
| 接收灵敏度 | -94dBm（典型值） | |
| 调制方式 | GFSK | |
| 主接口和外设 | UART | TX，RX，CTS，RTS |
| 通用I/O | ||
| 默认115200，N，8，1 | ||
| 波特率支持1200到921600 | ||
| 5，6，7，8位字符 | ||
| GPIO | 最大7个（可配置） | |
| 上拉电阻（25KΩ）控制 | ||
| 读取引脚电平 | ||
| I²C | 2个（从GPIO总数配置），最高400Kbps | |
| ADC | 模拟输入电压范围：0.4～1.4V（或2.4V），基于配置 | |
| 支持单一10-bit SAR ADC转换 | ||
| 3个通道（从GPIO总数配置） | ||
| 最高200Ms/s转换 | ||
| PWM | 2个PWM输出 | |
| 支持脉冲对齐或中心对齐 支持故障检测 |
||
| 协议 | 经典蓝牙 | 不支持 |
| BLE | GATT客户端和外设 - 任何自定义服务 | |
| 固件升级 | J-Link | |
| 宽电源电压 | 电源 | 1.65～3.6V |
| 功耗 | 1.6uA（睡眠） | |
| 物理规格 | 尺寸（mm） | 10 × 11.9 × 2.2; 焊盘间距0.8 |
| 环境 | 工作温度 | -40°C ～ +85°C |
| 存储温度 | -40°C ～ +85°C | |
| 其他 | 无铅 | 无铅且符合RoHS标准 |
| 保修 | 一年 | |
| 工作湿度 | 10% ～ 90%（非冷凝） | |
| MSL等级 | MSL 3 | |
| ESD等级 | 人体模型 | ±2000V |
| 带电设备模型 | ±2500V |
固件
| 固件编号 | 应用 | 配置文件 |
|---|---|---|
| FSC-BT691 | 数据 | GATT服务器 |
| FSC-BT691 | 数据 | GATT客户端 |
| FSC-BT691 | 其他 | 定制 |
资产追踪
消费电子
工业自动化
智能医疗
穿戴设备
