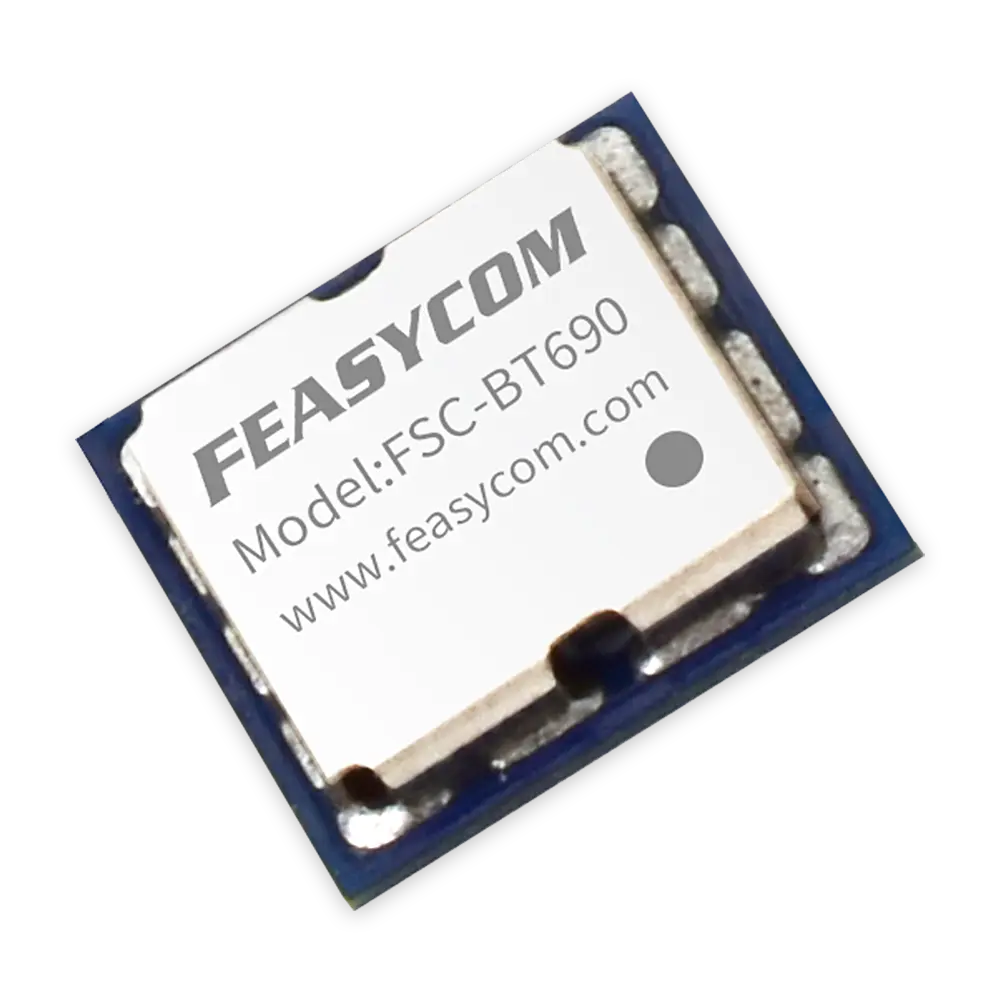

FSC-BT690 DA14531 BLE 5.1模块（超小尺寸、超低功耗，适用于蓝牙信标、标签和追踪器等）
FSC-BT690是一款超小尺寸的蓝牙低功耗BLE 5.1模块，集成了2.4GHz收发器和ARM® Cortex-M0+TM微控制器，配备48kB的RAM和32kB的一次性可编程（OTP）存储器。它可以作为独立的应用处理器或在托管系统中用作数据泵。其低功耗的RF、MCU当前和低功耗模式确保了出色的电池寿命，适合在小型纽扣电池和能量收集应用中使用。该模块的固件支持L2CAP、SM、ATT、GATT和GAP，以及所有BLE和其他自定义协议。FSC-BT690非常适合一次性用品、无线传感节点、信标、近场标签和追踪器、智能HID设备（如手写笔、键盘、鼠标和触控板）、玩具以及医疗和工业应用。
- 符合蓝牙低功耗BLE 5.1规范
- 支持多达3个BLE连接
- 典型的冷启动到无线电激活时间为35ms
- 带有SWD接口的16MHz 32位ARM® Cortex-M0+
- 专用链路层处理器
- AES-128加密处理器
- 32kB一次性可编程（OTP）
- 48kB可保持系统RAM
- 144kB ROM
- 无时钟休眠模式：270nA
- 用于电池电压监控的10-bit ADC
- 内置温度传感器用于晶圆温度监控
- TX 3.5mA，RX 2.2mA（带DC-DC的系统电流，VBAT_HIGH=3V和0dBm）
- 可编程的发射输出功率:-19.5dBm ～ +2.5dBm
- -94dBm接收灵敏度
- 支持SPI、UART、I²C接口
- 支持OTA升级（需要外部SPI闪存或EEPROM）
- 宽工作电压范围：1.65～3.6V
- 工作温度范围：-40°C ～ +85°C
| 类别 | 特性 | 值 |
|---|---|---|
| 无线规格 | 蓝牙版本 | BLE 5.1 |
| 工作频率 | 2.400～2.4835GHz | |
| 发射功率 | -19.5dBm ～ +2.5dBm | |
| 接收灵敏度 | -94dBm（典型值） | |
| 调制方式 | GFSK | |
| 主接口和外设 | UART | TX，RX |
| 通用I/O | ||
| 默认115200，N，8，1 | ||
| 波特率支持1200到921600 | ||
| 5，6，7，8数据位字符 | ||
| GPIO | 最大6个（可配置） | |
| 上拉电阻（33KΩ）控制 | ||
| 读取引脚电平 | ||
| I²C | 2个（从GPIO总数配置），最高400Kbps | |
| ADC | 模拟输入电压范围：0.4～1.4V（或2.4V），基于配置 | |
| 支持单一10-bit SAR ADC转换 | ||
| 2个通道（从GPIO总数配置） | ||
| 最高200Ms/s转换 | ||
| PWM | 2个PWM输出 | |
| 支持脉冲对齐或中心对齐 支持故障检测 |
||
| 协议 | 经典蓝牙 | 不支持 |
| BLE | GATT客户端和外设 - 任何自定义服务 | |
| 最大连接数 | 支持最多3个BLE连接 | |
| 固件升级 | J-Link | |
| 电源电压 | 电源 | 1.65～3.6V |
| 功耗 | 1.6uA（睡眠） | |

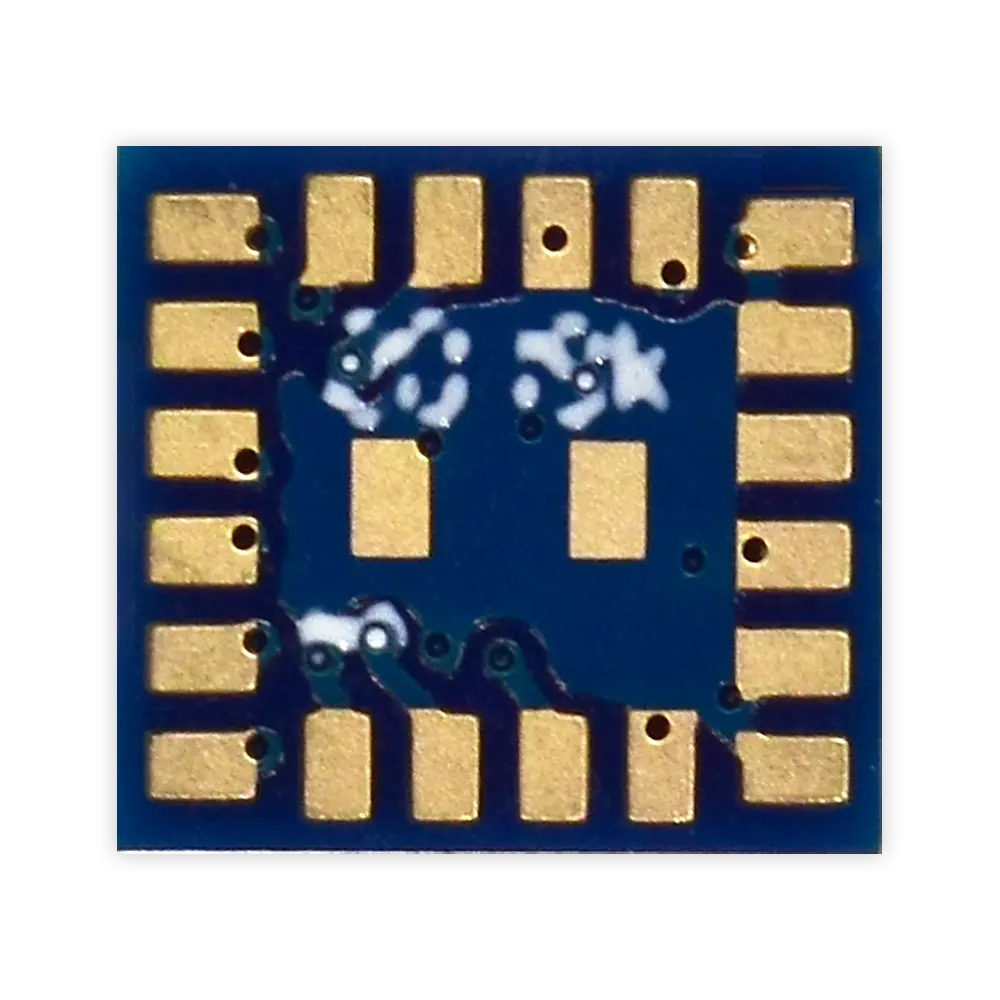

| 物理规格 | 尺寸（mm） | 5.4 × 5.8 × 1.2; 焊盘间距0.8 |
| 环境 | 工作温度 | -40°C ～ +85°C |
| 存储温度 | -40°C ～ +85°C | |
| 其他 | 无铅 | 无铅且符合RoHS标准 |
| 保修 | 一年 | |
| 工作湿度 | 10% ～ 90%（非冷凝） | |
| MSL等级 | MSL 3 | |
| ESD等级 | 人体模型 | ±2000V |
| 带电设备模型 | ±2500V |
固件
| 固件编号 | 应用 | 配置文件 |
|---|---|---|
| FSC-BT690 | 数据 | GATT服务器 |
| FSC-BT690 | 数据 | GATT客户端 |
| FSC-BT690 | 其他 | 定制 |
资产追踪
工业自动化
消费电子
智能医疗
传感器
穿戴设备
