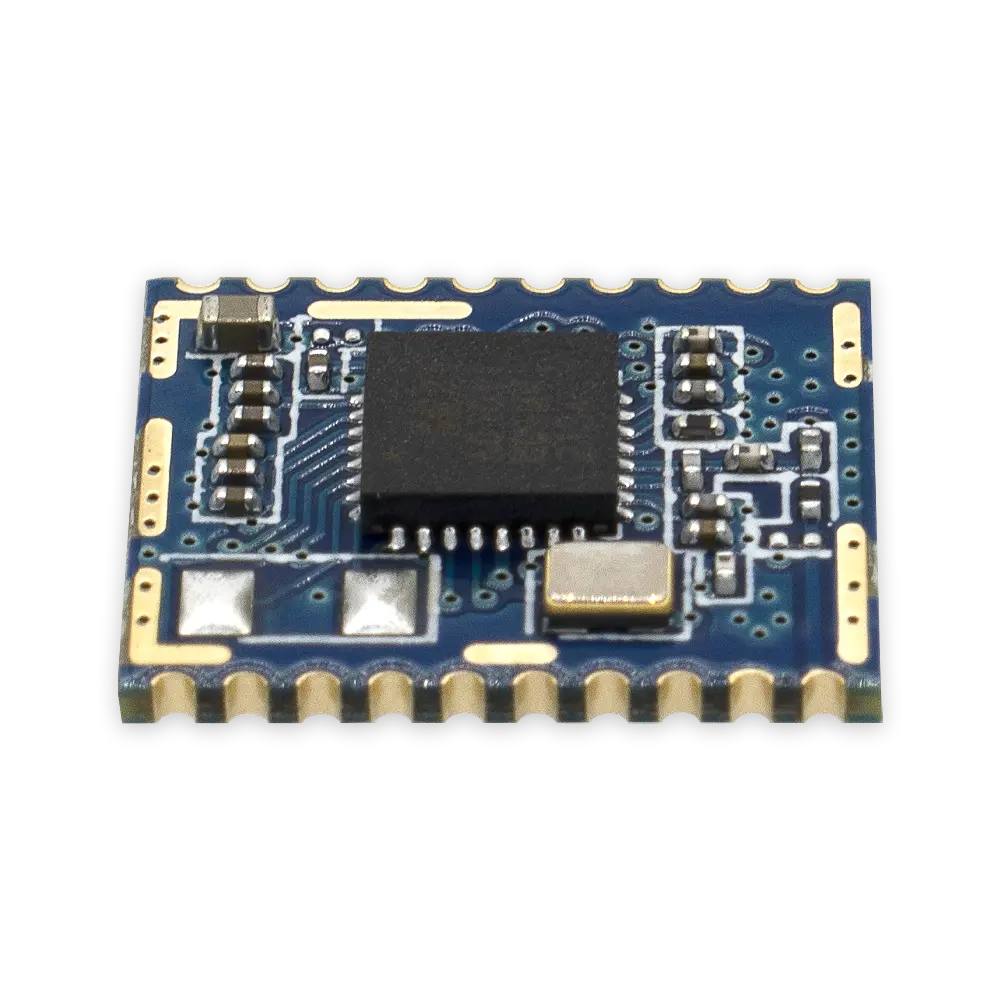

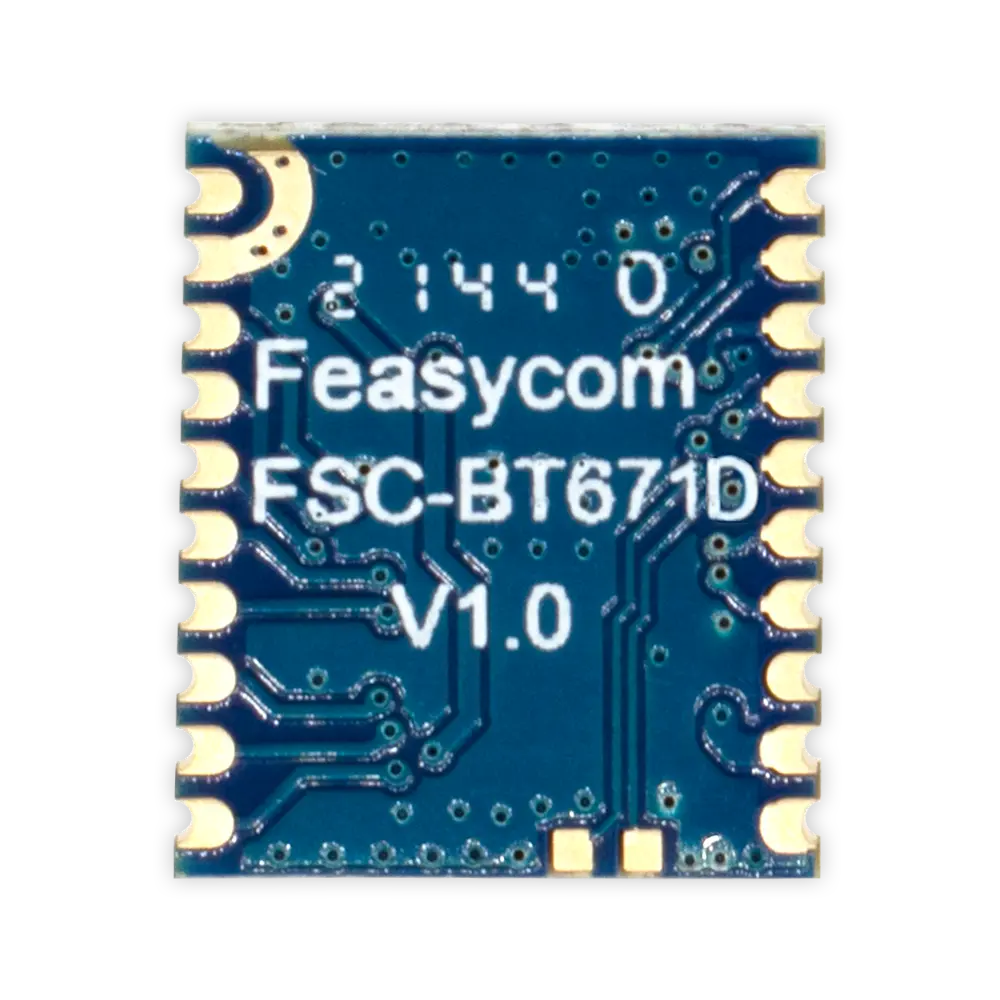

FSC-BT671D EFR32BG21 BLE 5.2 SIG Mesh模块（超长距离、主从一体，支持同时连接8个设备）
FSC-BT671D是一款基于32位80MHz ARM Cortex-M33微控制器的蓝牙低功耗BLE 5.2模块，最大功率输出为+20dBm，支持超远距离无线数据传输。其最小接收灵敏度为-97.5dBm（1 Mbit/s GFSK），支持完整的DSP指令集和浮点单元，加速计算。该模块利用低功耗Gecko技术，提供快速唤醒时间和节能模式。芯片的软件和SDK支持蓝牙低功耗（LE）、蓝牙5.2和蓝牙Mesh协议，还支持开发专有无线协议。该模块是电池供电应用和需要高性能及低能耗系统的理想选择。
资料下载
- 符合蓝牙低功耗（BLE）5.2规范
- 集成MCU执行蓝牙协议栈
- 邮票大小的形状
- 支持Class 1输出功率（最高+20dBm）
- 默认UART波特率为115.2Kbps，支持1200bps至230.4Kbps
- 支持OTA升级
- UART、I²C、SPI、12-bit 1Msps SAR ADC
- 蓝牙协议栈支持LE HID和所有BLE协议
- PWM
| 类别 | 特点 | 值 |
|---|---|---|
| 无线规格 | 芯片 | EFR32BG21 |
| 蓝牙版本 | BLE 5.2 | |
| 工作频率 | 2.4～2.4835GHz | |
| 最大发射功率 | +20dBm | |
| 接收灵敏度 | -97.5dBm（1Mbit/s GFSK） -94.4dBm（2Mbit/s GFSK） -104.9dBm（125Kbps GFSK） |
|
| 调制模式 | GFSK | |
| 主机接口和外围设备 | UART接口 | TX、RX、CTS、RTS |
| 通用输入/输出 | ||
| 默认115200，N，8，1 | ||
| 波特率支持1200到230400bps | ||
| 5、6、7、8数据位字符 | ||
| GPIO | 最多15（可配置） | |
| 输出驱动强度（4mA） | ||
| 上拉电阻（40kΩ）控制 | ||
| 读取引脚电平 | ||
| I²C | 1个（可从GPIO总数中配置），最高400kbps | |
| ADC | 模拟输入电压范围：0～3.3V | |
| 支持单个12-bit 1Msps SAR ADC转换 | ||
| 8个通道（从GPIO总数中配置） | ||
| PWM | 3个通用定时器模块 | |
| 四个通用定时器模块（每个PWM两个16-bit或一个32-bit定时器） | ||
| 协议 | 经典蓝牙 | 不支持 |
| BLE | GATT客户端和外围设备 - 任何自定义服务 | |
| 蓝牙5.2规格 | ||
| 最大连接数 | 经典蓝牙 | 不支持 |
| BLE | 1个客户端 | |
| 固件升级 | 空中下载 | |
| Xds | ||
| 电源电压 | 电源 | 1.71～3.8V |
| 功耗 | 33.8mA发射电流（+20dBm，2.4GHz） | |
| 待机（等待事件）：～5mA | ||
| 50.9μA/MHz活动模式 | ||
| 4.5μA深度睡眠电流（16kB RAM保持和LFRCO运行时的RTC） | ||
| 物理 | 尺寸（毫米） | 10 × 11.9 × 1.8；焊盘间距1.1 |
| 环境 | 工作温度 | -40°C ～ +105°C |
| 存储温度 | -40°C ～ +105°C | |
| 杂项 | 无铅 | 无铅和RoHS兼容 |
| 保修 | 一年 | |
| 工作湿度 | 10% ～ 90%（非冷凝） | |
| MSL级别 | MSL 3 | |
| ESD级别 | 人体模型 | 所有引脚：±2500V |
| 充电设备模型 | RF引脚/非RF引脚：±750V |
固件
| 固件编号 | 应用 | 支持的协议 |
|---|---|---|
| FSC-BT671D | BLE主从 | GATT、OTA |
| FSC-BT671D | Mesh | Mesh |
| FSC-BT671D | 其他 | 定制 |
