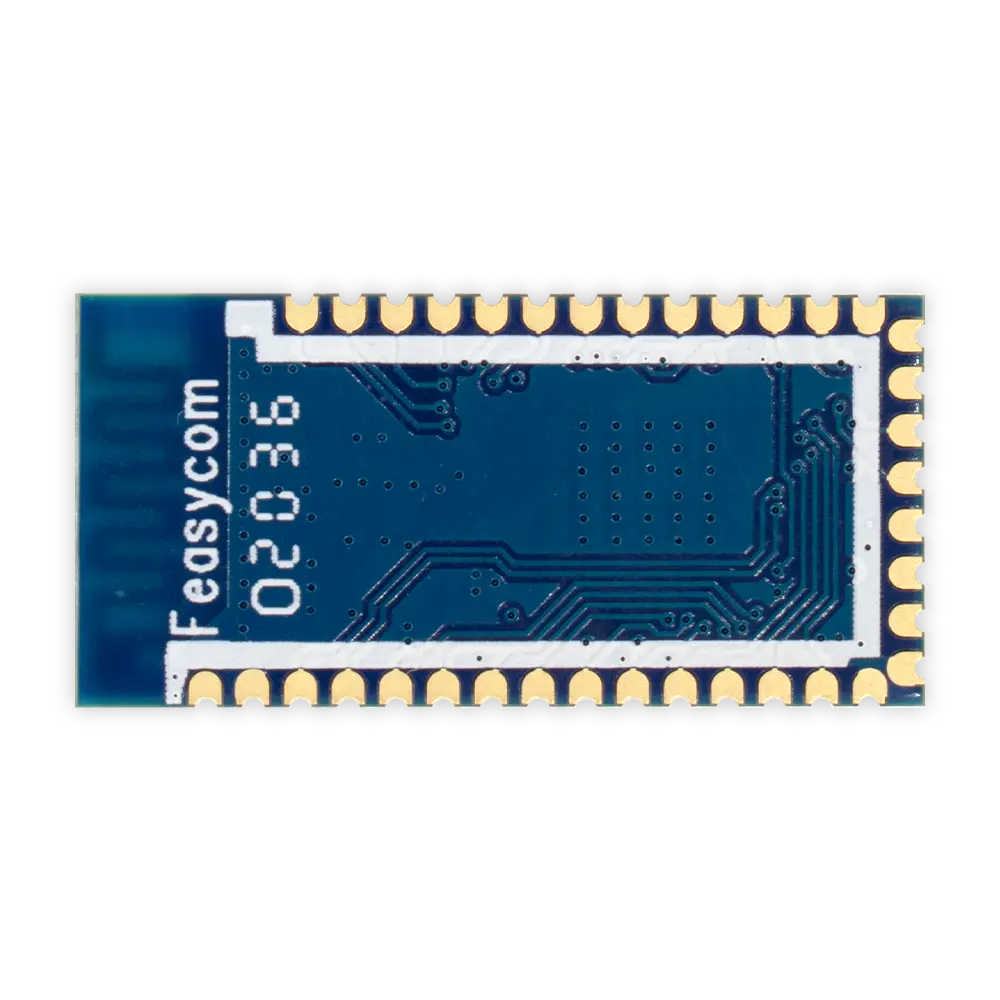

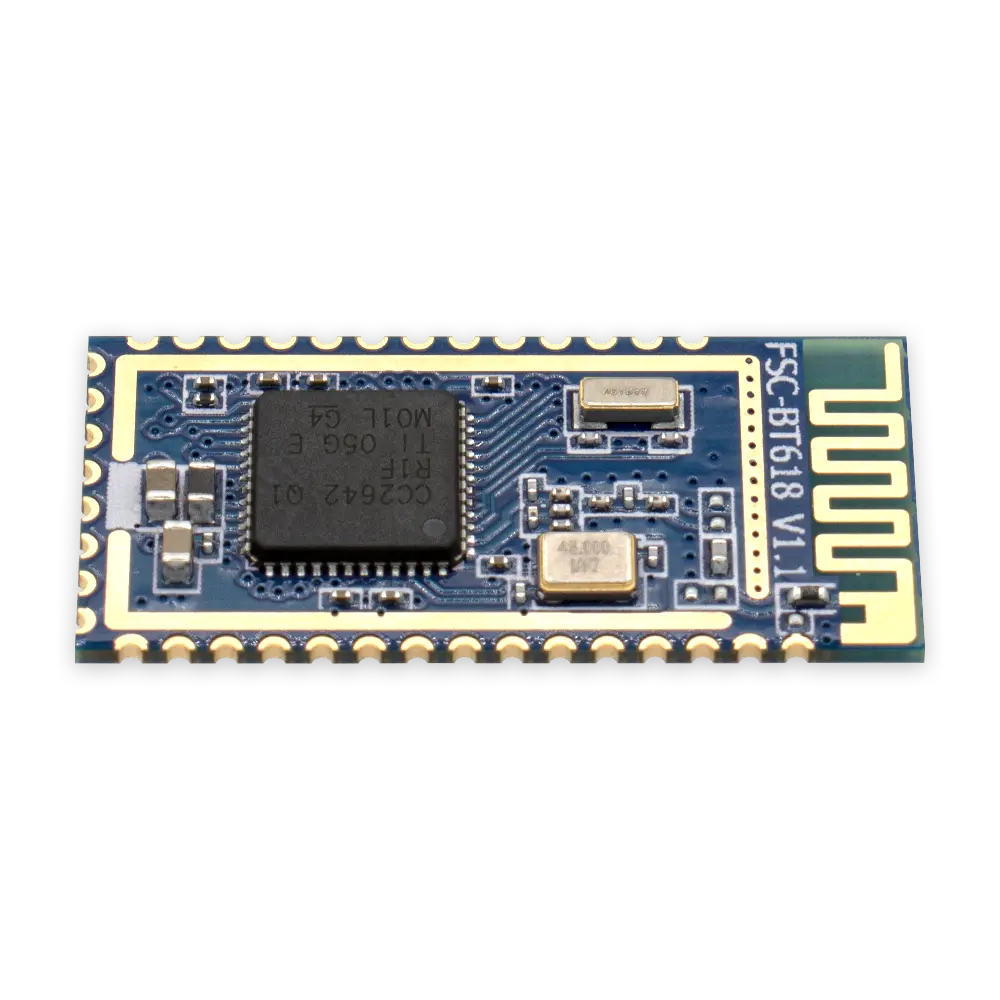

BLE 5.2模块FSC-BT618V CC2642R-Q1（车规级、低功耗、主从一体，支持同时连接8个设备）
FSC-BT618V是符合AEC-Q100标准的车规级MCU蓝牙低功耗BLE 5.2模块，工作温度范围为-40°C至+105°C，专为低功耗汽车应用而设计。它的低功耗无线通信经过优化，适用于汽车访问（PEPS、RKE）、电池管理系统（BMS）、汽车共享、引导停车和智能手机连接等应用。主要功能包括支持蓝牙5.2功能，如LE编码PHY、高速LE 2-Mbit PHY、多广告集和AoA，并向后兼容。其低待机电流为0.94μA，延长了电池寿命，并具有优异的灵敏度（125Kbps LE编码PHY的灵敏度为-105dBm）和鲁棒性。集成的基带控制器和紧凑的封装（带集成芯片天线）为产品设计提供了灵活性。
资料下载
- 2.4GHz RF收发器，符合BLE 5.2规范并兼容早期规范
- 出色的接收灵敏度：
- -105dBm（蓝牙125Kbps LE编码PHY）
- -97dBm（1Mbps PHY）
- 通过汽车应用认证
- AEC-Q100认证结果如下：
- 器件温度等级2：-40℃至+105℃环境工作温度范围
- 器件HBM ESD分类等级2
- 器件CDM ESD分类等级C3
- 集成MCU执行蓝牙协议栈
- 邮票大小的外形尺寸
- 低功耗
- 支持Class 1.5（输出功率高达+5dBm）
- 默认UART波特率为115.2Kbps，支持1200bps至921.6Kbps
- UART、I²C、SPI、12-bit ADC（200Ks/s）外围接口
- 支持OTA升级
- 支持GATT、ATT、GAP、LE HID和其他BLE协议
- PWM
- 支持8个电容传感按钮
- 集成温度传感器
| 类别 | 特点 | 值 |
|---|---|---|
| 无线规格 | 芯片 | CC2642R-Q1 |
| 蓝牙版本 | BLE 5.2 | |
| 工作频率 | 2.402～2.480GHz | |
| 最大发射功率 | +5dBm | |
| 接收灵敏度 | -97dBm（1Mbps PHY） -105dBm（125Kbps LE编码PHY） |
|
| 空中数据速率 | 2Mbps | |
| 调制方式 | GFSK | |
| 主机接口和外围设备 | UART接口 | TX、RX、CTS、RTS |
| 通用输入/输出 | ||
| 默认115200，N，8，1 | ||
| 支持波特率1200至921600 | ||
| 5、6、7、8数据位字符 | ||
| GPIO | 最大18（可配置） | |
| I²C | 1个（可从GPIO总数中配置），高达400Kbps | |
| SSI | 最多2个（频率高达4MHz） | |
| 支持主模式和从模式 | ||
| SPI、MICROWIRE、TI | ||
| ADC | 模拟输入电压范围：0～3.8V | |
| 支持单12-bit SAR ADC转换 | ||
| 8通道（从GPIO总数中配置） | ||
| 采样率高达200Ksps | ||
| PWM_(定时器) | 4个通用定时器模块 | |
| 4个32-bit定时器或8个16-bit定时器，所有运行频率高达48MHz | ||
| 协议 | 经典蓝牙 | 不支持 |
| BLE | GATT客户端和外围设备 - 任意自定义服务 | |
| 蓝牙5.2规范 | ||
| 其他 | ||
| 最大连接数 | 经典蓝牙 | 不支持 |
| BLE | 1个客户端 | |
| 固件升级 | 空中升级 | |
| Xds | ||
| 供电电压 | 供电 | 1.8～3.6V |
| 功耗 | 最大峰值电流（TX功率@+5dBm TX）：9.6mA | |
| 待机电流：0.94uA | ||
| 深度睡眠：150nA | ||
| 物理 | 尺寸（mm） | 13 × 26.9 × 2.2；焊盘间距1.5 |
| 环境 | 工作温度 | -40°C ～ +105°C |
| 存储温度 | -40°C ～ +125°C | |
| 杂项 | 无铅 | 无铅和RoHS合规 |
| 保修 | 一年 | |
| 工作湿度 | 10% ～ 90%（非冷凝） | |
| MSL级别 | MSL 3 | |
| ESD级别 | 人体模型 | 所有引脚：±2000V |
| 充电器件模型 | RF引脚/非RF引脚：±500V |
固件
| 固件编号 | 应用 | 支持的配置文件 |
|---|---|---|
| FSC-BT618V | 数据 | GATT（服务器和客户端），OTA |
| FSC-BT618V | 其他 | 定制 |
