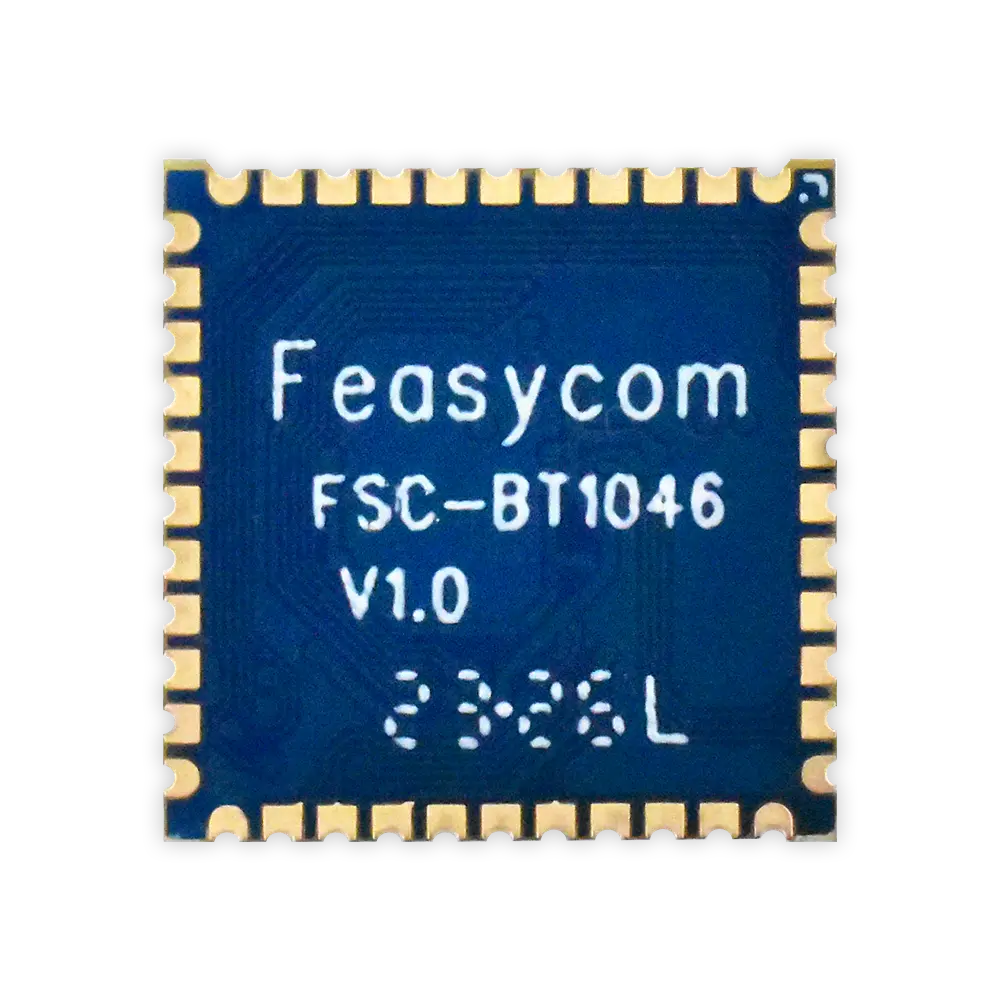

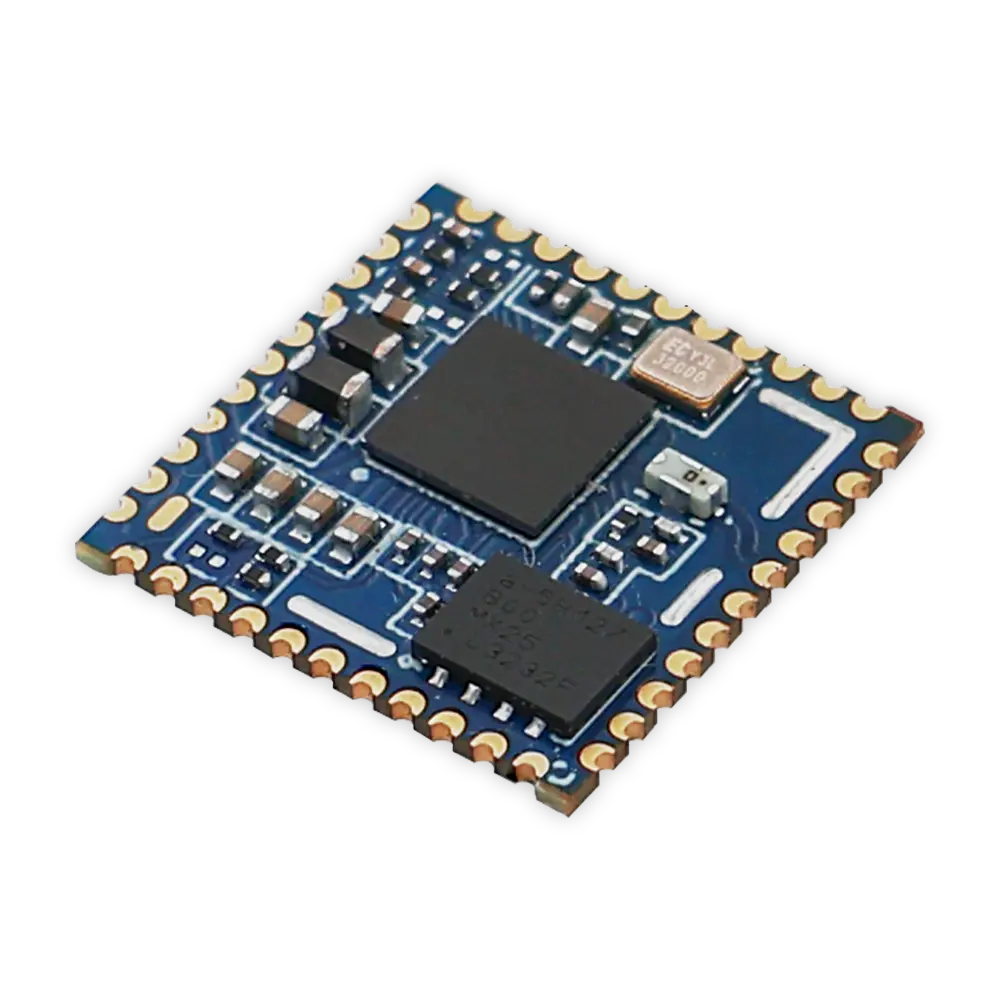

FSC-BT1046 QCC3056小尺寸蓝牙5.3 TWS音频发射模块
FSC-BT1046是一款支持蓝牙低功耗和兼容音频及数据通信系统的双模蓝牙模块。它集成了超低功耗DSP和应用处理器，带有嵌入式闪存、高性能立体声编解码器、电源管理子系统、I²S、LED驱动器和ADC I/O。两个内核都使用外部闪存执行代码，允许用户通过新功能区分产品而不会延迟开发。FSC-BT1046模块配备功能强大且易于使用的 飞易通固件，使用户能够通过串行接口以简单的ASCII命令访问蓝牙功能，类似于蓝牙调制解调器。这使得FSC-BT1046成为希望在设计中集成蓝牙无线技术的开发人员的理想解决方案。
资料下载
- 符合Bluetooth® v5.3规范
- 120MHz Qualcomm® Kalimba™音频DSP
- 32/80MHz应用开发处理器
- 高性能24位音频接口
- 主动降噪：混合、前馈和反馈模式，使用数字或模拟麦克风，通过Qualcomm®提供的许可证密钥启用
- 模拟音频：差分Class AB/D输出
- aptX、aptX HD音频
- 串行接口：UART、I²C/SPI和USB 2.0
- 集成锂离子电池充电器（最大200mA）
- 低功耗模式以延长电池寿命
- 符合蓝牙5.3规范，包括2Mbps蓝牙低功耗和蓝牙低功耗同步通道
- Qualcomm®蓝牙高速链路
- 单端天线连接
- 支持蓝牙、蓝牙低功耗和混合拓扑
- 支持Class 1输出功率
| 类别 | 特征 | 实现 |
|---|---|---|
| 无线规格 | 芯片 | QCC3056 |
| 蓝牙版本 | 5.3 | |
| 频率 | 2.402～2.480GHz | |
| 典型发射功率（基本速率） | +10dBm（VBAT=3.7V） | |
| 典型接收灵敏度（基本速率，VBAT=3.7V） | 2.402GHz：-95.5dBm 2.441GHz：-96dBm 2.480GHz：-96dBm |
|
| 供电电压 | 供电 | VDD_IO：1.7V ～ 3.3V；VBAT_IN：2.8V ～ 4.3V |
| 功耗（负载=10KΩ，VBAT_IN=3.3V） | 播放：<5mA（平均值） | |
| 配对：<5mA（平均值） | ||
| 关机：<100uA（平均值） | ||
| 物理尺寸 | 尺寸（毫米） | 12.4 × 12.4 × 1.8 |
| 环境 | 操作温度 | -40°C ～ +85°C |
| 存储温度 | -40°C ～ +85°C | |
| 其他 | 无铅 | 无铅和RoHS合规 |
| 保修 | 一年 | |
| 湿度 | 10% ～ 90%（非凝结） | |
| MSL等级 | MSL 3 | |
| ESD等级 | 人体模型：Class 2为2KV | |
| 充电设备模型：Class III为500V |
