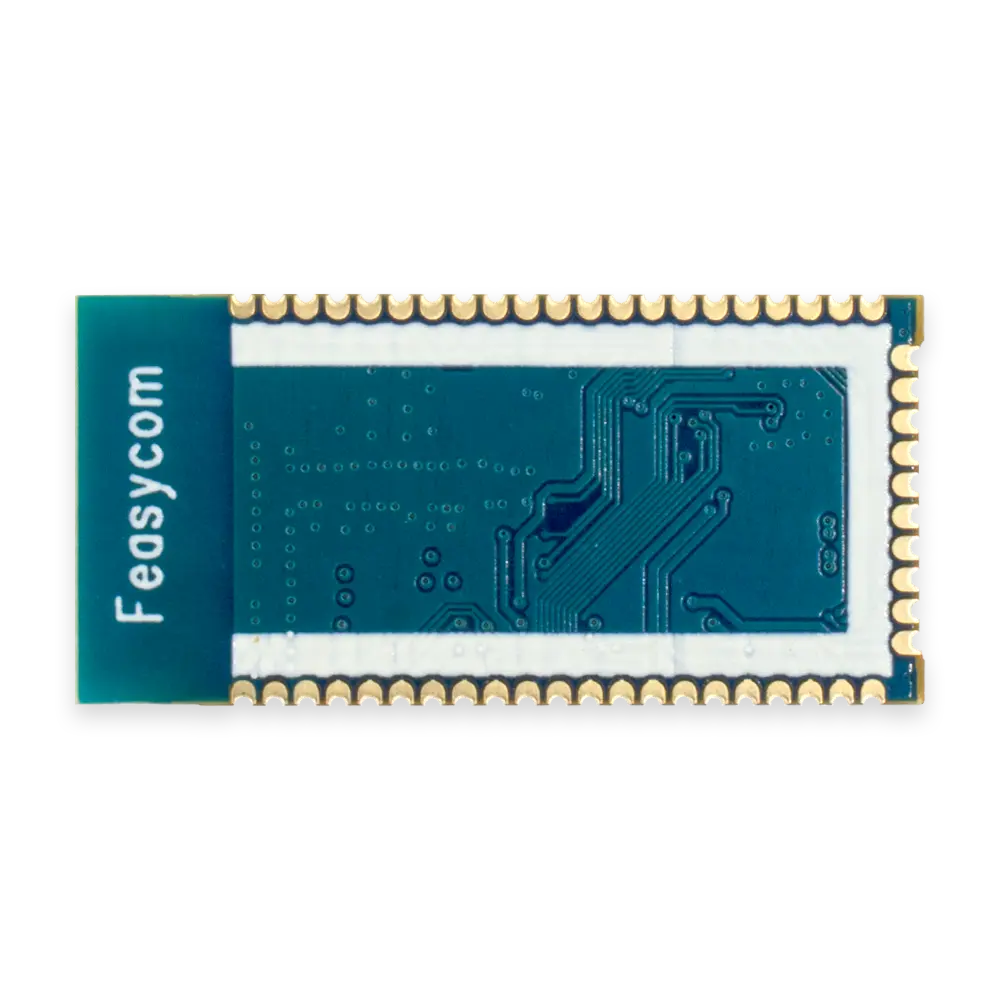

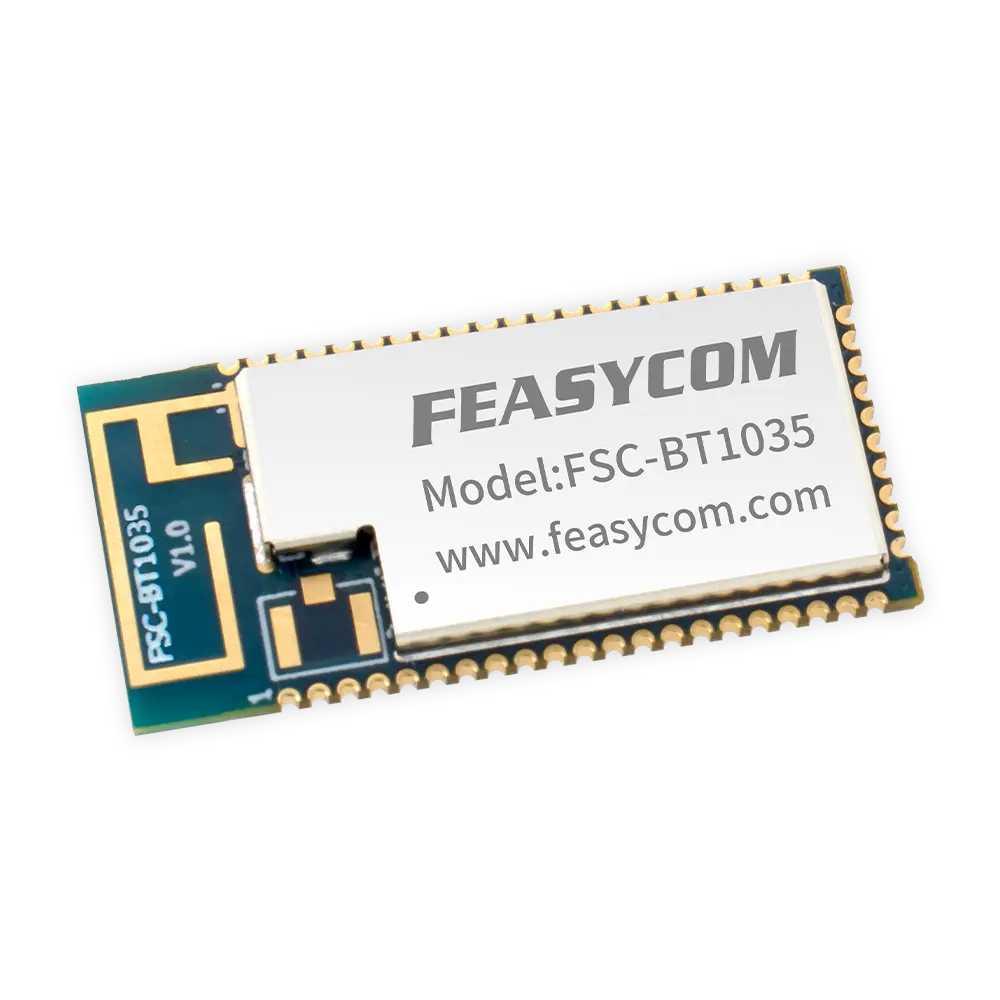

A系列-FSC-BT1035蓝牙 5.2音频发射模块QCC3056
FSC-BT1035是一款基于Qualcomm QCC3056芯片的双模蓝牙5.2立体声音频SoC模块，具有四核处理器架构、高性能可编程蓝牙单声道音频SoC，低功耗模式可以延长电池寿命。FSC-BT1035专为TWS耳塞和可听设备优化，支持蓝牙低功耗（BLE），可用于音频和数据通信。FSC-BT1035集成了超低功耗DSP和应用处理器，嵌入式闪存、高性能立体声编解码器、电源管理子系统、I²S、LED驱动器和ADC I/O。
资料下载
- 符合Bluetooth® v5.2规范
- 双120MHz Qualcomm® Kalimba™音频DSP
- 高性能24位音频接口
- 主动降噪：混合模式、前馈模式和反馈模式，使用数字或模拟麦克风，通过Qualcomm®提供的许可密钥启用
- 数字接口：I²S/PCM
- 支持aptX、aptX HD、aptX Low Latency、aptX Adaptive
- ADC和DAC均支持8/16/32/44.1/48/96kHz采样率，DAC还支持192/384kHz
- 串行接口：UART、位串行器（I²C/SPI）、USB 2.0
- Qualcomm®蓝牙高速链接
- 单端天线连接，带有片上平衡变压器和Tx/Rx开关
- 支持蓝牙、蓝牙低功耗和混合拓扑
- 支持Class 1发射功率
| 类别 | 特性 | 实现 |
|---|---|---|
| 蓝牙 | ||
| 芯片 | QCC3056 | |
| 蓝牙标准 | 5.2 | |
| 频段 | 2.402～2.480GHz | |
| 发射功率 | 基本速率：+10dBm（典型值，VBAT=3.7V） | |
| 接收灵敏度 | 基本速率：-96dBm（典型值，VBAT=3.7V） | |
| 接口 | UART、PCM、USB | |
| 尺寸（毫米） | 13 × 26.9 × 2.2 | |
| 工作温度 | -40°C ～ +85°C | |
| 存储温度 | -40°C ～ +85°C | |
| 工作电压 | 3.0V ～ 4.2V | |
| VDD_IO | 1.7V ～ 3.3V | |
| 其他 | 无铅 保修 |
无铅且符合 RoHS 标准 一年 |
| 湿度 | 10% ~ 90%（非冷凝） | |
| MSL等级 | MSL 3 | |
| ESD等级 | 人体模型：通过±2000V，所有引脚 充电设备模型：通过±500V，所有引脚 |
|
固件
| 固件编号 | 应用 | 配置文件 |
|---|---|---|
| FSC-BT1035 | 音频 & 数据 | HFP、A2DP、AVRCP、PBAP、GATT、SPP |
| FSC-BT1035 | 音频 & 数据 | 定制化 |
